Halo, Sobat Teknisi! Kali ini kita akan membahas pengalaman servis HP jadul, tepatnya Sony Ericsson J220. HP ini sudah berusia lebih dari 18 tahun, tapi masih layak dicoba untuk dihidupkan kembali. Tutorial ini tidak hanya bercerita pengalaman, tapi juga menjelaskan secara detail alat yang digunakan, langkah servis, dan trik-trik sederhana agar HP rongsokan bisa kembali nyala.

Mungkin beberapa dari kalian pernah memiliki HP jadul Sony Ericsson atau Nokia, dan penasaran bagaimana proses servisnya. Yuk, kita bahas satu per satu, dari bongkar mesin sampai tes akhir.

Alat-Alat yang Dibutuhkan untuk Servis HP Jadul

Sebelum masuk ke proses bongkar, penting sekali menyiapkan alat yang tepat. Beberapa alat yang biasanya dipakai antara lain:

Obeng kembang (Phillips) dan obeng kecil

Digunakan untuk membuka baut casing dan baut mesin HP. HP jadul seperti Sony Ericsson J220 menggunakan baut yang cukup besar, jadi obeng yang pas akan mempermudah proses.

Solder dan timah

Digunakan untuk rehot atau menyambung jalur yang putus. Pada HP jadul, masalah paling umum ada di CPU atau jalur Vibet (jalur daya), sehingga solder menjadi alat wajib.

Power supply / tester HP

Untuk mengecek apakah jalur Vibet terhubung dengan benar dan melihat aliran arus saat HP dinyalakan. Ini membantu mengetahui apakah mesin masih bisa hidup atau tidak.

Pinset dan alat pengungkit plastik

Digunakan untuk melepaskan kabel fleksibel dan soket tanpa merusak papan mesin atau LCD.

Minyak kayu putih / alkohol

Berguna untuk membersihkan casing, noda, dan bekas korosi yang menempel di PCB.

Busa anti panas / thermal pad

Digunakan untuk menahan panas saat proses rehot CPU agar panas merata dan IC tidak rusak.

Dengan menyiapkan alat-alat ini, proses servis HP jadul bisa berjalan lebih lancar dan aman.

Tahap 1: Membongkar HP

Langkah pertama adalah membongkar HP dari casing. Pastikan semua baut sudah dilepas, termasuk baut kembang besar di bagian belakang.

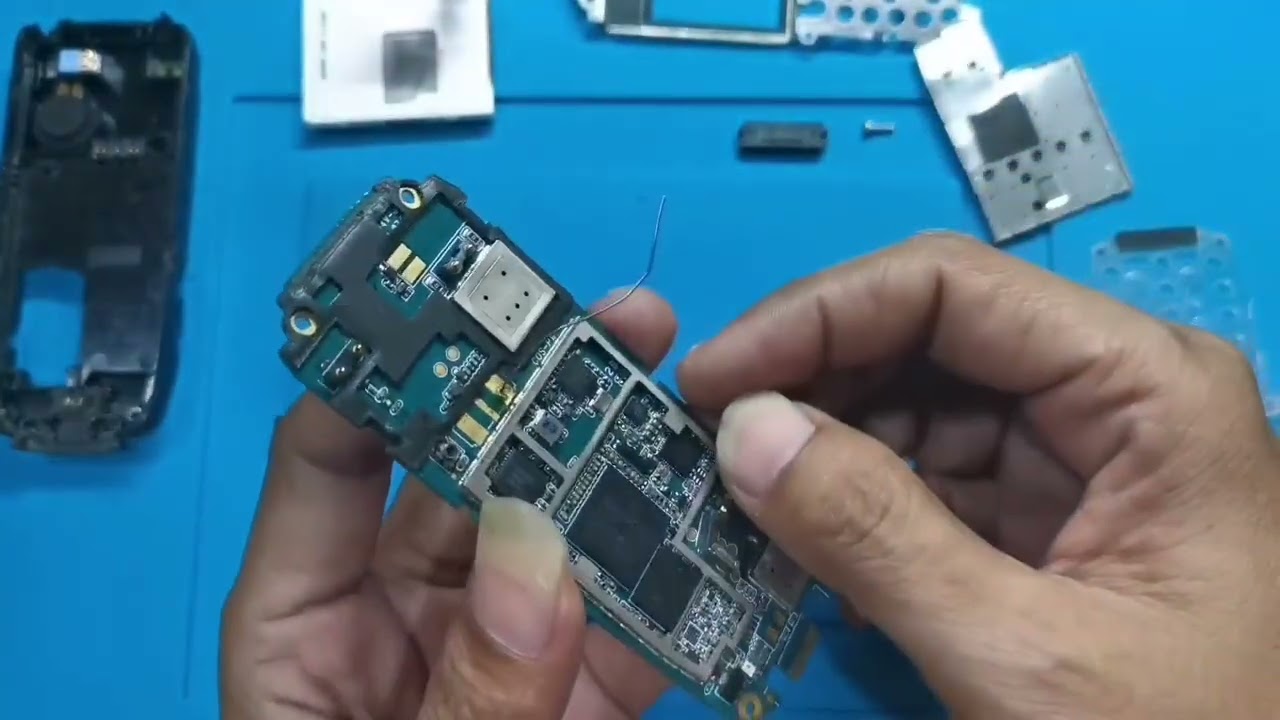

Setelah baut dilepas, kita bisa membuka mesin dari casing. HP jadul seperti Sony Ericsson J220 memiliki LCD fleksibel dengan soket terpisah, yang perlu dilepas dengan hati-hati. Perhatikan papan mesin (PCB), karena pada HP jadul kualitasnya tebal dan kuat, berbeda dengan HP modern yang lebih tipis.

Jika terlihat ada bekas air atau endapan pada kertas indikator, ini menandakan HP pernah terkena kelembapan. Hal ini wajar mengingat usia HP yang sudah puluhan tahun.

Tahap 2: Mengecek CPU dan IC

HP jadul biasanya tidak memiliki IC power terpisah. Semua fungsi daya dikendalikan langsung oleh CPU utama, sehingga masalah no power hampir selalu terkait dengan CPU.

Kamu bisa mengenali CPU karena IC ini cukup besar dan biasanya terletak di bawah busa anti panas. Nomor seri CPU biasanya masih terlihat pada busa karena usia HP yang panjang.

Langkah servis yang umum adalah rehot CPU, yaitu memanaskan IC dengan suhu yang tepat (sekitar 320 derajat Celsius dengan kipas 35°C) untuk memperbaiki sambungan solder yang retak atau oksidasi.

Rehot seringkali cukup untuk menghidupkan HP rongsokan, terutama jika CPU masih dalam kondisi bagus.

Tahap 3: Mengecek Jalur Vibet dan Power

Setelah CPU siap, langkah selanjutnya adalah memastikan jalur Vibet (tegangan power dari baterai) terhubung dengan baik. Cara mudahnya:

Cari jalur positif dan negatif menggunakan multimeter atau pengalaman visual dari PCB.

Sambungkan kabel prop dari power supply: merah ke positif, hitam ke ground.

Tekan tombol power dan perhatikan jarum amper di power supply.

Jika jarum tetap diam, berarti mesin memang no power. Tapi jangan khawatir, pada HP jadul hal ini biasanya bisa diperbaiki dengan rehot CPU dan solder ulang jalur Vibet.

Tahap 4: Rehot CPU dan Solder Ulang

Proses rehot CPU memerlukan ketelitian. Caranya:

Panaskan IC CPU dengan suhu yang stabil menggunakan hot air gun.

Lepaskan konektor fleksibel yang menempel di CPU agar panas merata.

Setelah panas, periksa jalur Vibet, solder ulang jika ada bekas hitam atau jalur yang longgar.

Pasang kembali konektor dan tes secara sementara dengan power supply.

Jika berhasil, HP akan menunjukkan tanda hidup seperti lampu indikator atau reaksi tombol power.

Tahap 5: Mengganti atau Mengisi Baterai

HP jadul Sony Ericsson sering mengalami masalah baterai soak, terutama setelah bertahun-tahun disimpan. Beberapa tips:

Gunakan baterai cadangan atau bekas yang masih memiliki daya.

Jika baterai lama, lakukan pengisian sekitar 30 menit dan lihat apakah arus masuk.

Pastikan konektor baterai terpasang dengan benar, biasanya pada model lama terpisah dari PCB utama.

Baterai yang soak bisa menjadi penyebab HP tidak nyala meski CPU sudah diperbaiki.

Tahap 6: Membersihkan Casing dan Tombol

Casing HP jadul biasanya kotor dan memiliki bekas korosi atau debu. Cara membersihkan:

Gunakan minyak kayu putih atau alkohol untuk noda membandel.

Bersihkan tombol-tombol agar tidak macet.

Pasang kembali casing asli jika tersedia untuk menjaga orisinalitas HP.

Pembersihan casing juga membantu konektor tombol berfungsi optimal dan mencegah short circuit.

Tahap 7: Tes Akhir dan Fungsi HP

Setelah semua proses selesai, lakukan tes akhir:

Masukkan baterai dan sambungkan power supply jika perlu.

Tekan tombol power dan tunggu reaksi.

Cek apakah HP bisa masuk menu, suara nada dering, sinyal, dan fungsi dasar seperti menelepon atau SMS.

Pada Sony Ericsson J220, fitur hiburan seperti game dan nada dering masih bisa bekerja karena desain hardware cukup kuat. Meski begitu, jangan berharap semua fitur berfungsi sempurna, mengingat usia HP yang sudah 18 tahun lebih.

Tips Servis HP Jadul

Simpan komponen cadangan

Simpan baterai, casing, dan modul LCD bekas untuk HP jadul. Ini sangat membantu saat melakukan servis rongsokan.

Teliti sebelum solder

Jangan terlalu lama memanaskan CPU agar tidak merusak IC. Gunakan suhu dan waktu yang tepat.

Periksa jalur Vibet sebelum nyalakan HP

Kesalahan sambungan bisa membuat HP tetap tidak nyala meski CPU sudah rehot.

Gunakan alat bersih

Pinset, pengungkit plastik, dan minyak kayu putih membuat proses bongkar dan pasang lebih aman.

Sabar dan telaten

HP jadul memiliki desain yang kuat tapi sensitif terhadap kesalahan solder. Proses servis harus hati-hati dan bertahap.

Kesimpulan

Servis HP jadul, seperti Sony Ericsson J220, memang menantang tapi memuaskan. Dengan alat yang tepat, teknik rehot CPU, pengecekan jalur Vibet, dan baterai cadangan, HP rongsokan bisa hidup kembali. Proses ini membutuhkan ketelitian, kesabaran, dan pengalaman membaca PCB HP jadul.

Langkah-langkah utama servis HP jadul:

Bongkar casing dan PCB dengan obeng kembang dan pengungkit plastik.

Periksa CPU, IC, dan jalur Vibet.

Rehot CPU untuk memperbaiki sambungan solder yang retak.

Solder ulang jalur Vibet atau konektor fleksibel jika perlu.

Tes dengan power supply dan baterai cadangan.

Bersihkan casing, tombol, dan pasang kembali komponen.

Lakukan tes akhir untuk memastikan HP nyala dan fungsi dasar bekerja.

Dengan teknik ini, HP jadul yang sudah bertahun-tahun “mati” bisa kembali berfungsi, bahkan bisa digunakan untuk telepon, SMS, dan hiburan ringan. Teknik rehot CPU dan perawatan jalur power menjadi kunci kesuksesan servis HP jadul.

Selamat mencoba, Sobat Teknisi! Semoga HP rongsokan kalian bisa kembali nyala dan berfungsi maksimal.
