Dalam dunia elektronika modern, ada satu komponen kecil yang sering luput dari perhatian, tetapi perannya sangat krusial dalam menentukan apakah sebuah perangkat bisa menyala dengan normal atau justru mati total. Komponen itu adalah power inductor. Di papan motherboard laptop, smartphone, televisi, hingga perangkat industri, power inductor bekerja diam-diam menjaga kestabilan arus dan tegangan. Tanpa komponen ini, sistem distribusi daya tidak akan berjalan dengan baik. Artikel ini akan membahas secara mendalam tentang power inductor, mulai dari fungsi, cara kerja, hingga perannya dalam proses perbaikan perangkat elektronik.
1. Apa Itu Power Inductor dan Mengapa Ia Penting?

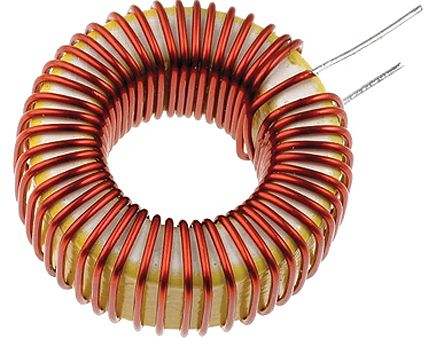

Power inductor adalah komponen pasif berbentuk kumparan kawat yang dililitkan pada inti ferrite atau logam khusus. Dalam skema elektronik, komponen ini sering diberi kode “L” atau “PL” (Power Inductor). Fungsinya bukan sekadar menghantarkan arus, melainkan menyimpan energi dalam bentuk medan magnet lalu melepaskannya kembali secara terkontrol. Di dalam rangkaian switching regulator—yang umum digunakan pada motherboard—power inductor menjadi bagian utama dalam proses konversi tegangan.
Perannya sangat penting karena perangkat modern tidak bekerja hanya dengan satu jenis tegangan. Laptop misalnya, membutuhkan 19V dari adaptor yang kemudian diturunkan menjadi 5V, 3,3V, bahkan di bawah 1,5V untuk prosesor. Proses penurunan tegangan ini melibatkan regulator switching dan power inductor sebagai penyaring sekaligus penstabil arus.
2. Cara Kerja Power Inductor dalam Rangkaian Switching
Untuk memahami bagaimana power inductor bekerja, kita perlu mengenal sistem switching regulator. Berbeda dengan regulator linear yang membuang sisa tegangan menjadi panas, switching regulator bekerja dengan memutus dan menyambung arus dalam frekuensi tinggi. Saat arus mengalir melalui inductor, energi tersimpan dalam medan magnet. Ketika arus diputus, medan magnet tersebut runtuh dan melepaskan energi kembali ke rangkaian.
Proses ini berlangsung sangat cepat dan berulang ribuan hingga jutaan kali per detik. Hasilnya adalah tegangan yang lebih stabil dan efisien. Tanpa inductor, output regulator akan berisik, tidak stabil, dan berpotensi merusak komponen sensitif seperti CPU dan RAM. Jadi, walaupun bentuknya kecil, power inductor memegang peran vital dalam memastikan sistem berjalan normal.
Baca juga : Tutorial Service Laptop Mati Total: Pengalaman Menangani ThinkPad Core i5 yang Sempat Bikin Putus Asa
3. Peran Power Inductor di Laptop dan Smartphone
Pada motherboard laptop, power inductor hampir selalu ditemukan di dekat IC regulator dan prosesor. Biasanya bentuknya kotak kecil berwarna hitam atau abu-abu dengan angka di atasnya. Komponen ini mengatur suplai daya ke berbagai blok penting seperti jalur 3V, 5V, tegangan RAM, dan Vcore prosesor.
Di smartphone, perannya bahkan lebih kompleks. Perangkat ini membutuhkan banyak level tegangan berbeda untuk modem, layar, kamera, dan chipset utama. Semua suplai daya tersebut melewati regulator yang menggunakan inductor sebagai bagian utamanya. Jika satu power inductor bermasalah, maka satu blok sistem bisa gagal berfungsi, menyebabkan ponsel mati, restart sendiri, atau tidak mengisi daya.
4. Hubungan Power Inductor dengan Jalur 3V dan 5V
Dalam kasus laptop mati total, teknisi sering memeriksa jalur 3V dan 5V sebagai tahap awal diagnosis. Jalur ini biasanya dihasilkan oleh IC regulator yang terhubung langsung ke power inductor. Jika terjadi short circuit setelah inductor, maka tegangan tidak akan muncul atau langsung drop.
Power inductor menjadi titik isolasi penting dalam analisa kerusakan. Dengan melepasnya, teknisi bisa mengetahui apakah short terjadi di sisi input atau output. Metode ini membantu mempersempit area kerusakan tanpa harus langsung mencurigai komponen mahal seperti prosesor atau chipset.
5. Apakah Power Inductor Sering Rusak?
Secara umum, power inductor termasuk komponen yang cukup kuat dan jarang rusak secara internal. Namun, bukan berarti mustahil. Dalam kondisi lonjakan arus ekstrem atau panas berlebihan, lilitan di dalamnya bisa terbakar atau putus. Selain itu, kerusakan mekanis akibat benturan juga bisa menyebabkan retakan pada inti ferrite.
Yang lebih sering terjadi adalah komponen setelah inductor, seperti kapasitor, mengalami short. Ketika ini terjadi, inductor akan terbaca short ke ground saat diukur dengan multimeter. Banyak teknisi pemula salah mengira bahwa inductornya yang rusak, padahal sumber masalah ada di beban setelahnya.
6. Cara Mengukur Power Inductor dengan Multimeter
Dalam praktik servis, pengukuran power inductor biasanya dilakukan dengan mode continuity atau ohm meter. Salah satu probe ditempelkan ke ground, dan probe lainnya ke kaki inductor. Jika terdengar bunyi buzzer keras dan resistansi sangat rendah, maka ada kemungkinan short di jalur tersebut.
Namun penting dipahami bahwa inductor normal memang memiliki resistansi sangat rendah, karena terbuat dari kawat tembaga. Oleh sebab itu, analisa tidak boleh hanya berdasarkan bunyi buzzer, tetapi juga dibandingkan dengan jalur lain dan melihat konteks rangkaian secara keseluruhan.
7. Power Inductor sebagai Titik Strategis Analisa Short
Dalam banyak kasus motherboard mati, power inductor menjadi “gerbang” untuk mengetahui arah kerusakan. Dengan melepasnya, teknisi dapat memisahkan sisi regulator dan sisi beban. Jika short hilang setelah dilepas, berarti masalah ada di sisi beban. Jika tetap short, kemungkinan regulator atau komponen sebelumnya bermasalah.
Teknik ini sangat efektif karena mempersempit area pencarian tanpa merusak komponen lain. Itulah sebabnya power inductor sering disebut sebagai titik strategis dalam troubleshooting motherboard.
8. Dampak Jika Power Inductor Tidak Bekerja Optimal
Jika power inductor mengalami degradasi atau kerusakan, dampaknya bisa sangat luas. Tegangan menjadi tidak stabil, ripple meningkat, dan sistem bisa mengalami crash acak. Pada laptop, hal ini bisa menyebabkan gagal booting, hang, atau restart sendiri. Pada perangkat industri, ketidakstabilan daya bisa berdampak pada keselamatan sistem.
Selain itu, panas berlebih pada inductor bisa memicu kerusakan berantai. Ketika panas meningkat, resistansi naik dan efisiensi turun. Ini bisa membebani IC regulator dan memperpendek umur komponen lainnya.
9. Mengapa Komponen Kecil Ini Sangat Vital?
Power inductor memang kecil secara fisik, tetapi ia memegang fungsi pengaturan energi dalam sistem. Tanpa pengaturan ini, arus akan mengalir tidak terkendali. Perangkat modern yang semakin tipis dan hemat daya justru semakin bergantung pada sistem regulator switching yang presisi, dan di dalamnya terdapat power inductor sebagai komponen utama.
Bayangkan jika tidak ada inductor dalam rangkaian switching, maka tegangan akan berupa pulsa kasar yang tidak layak digunakan oleh komponen digital sensitif. Oleh karena itu, power inductor adalah penjaga kestabilan yang jarang terlihat tetapi selalu bekerja.
10. Kesimpulan: Komponen Kecil, Dampak Besar
Mengenal power inductor berarti memahami salah satu fondasi penting dalam sistem distribusi daya elektronik modern. Komponen ini bukan sekadar lilitan kawat biasa, melainkan bagian penting dari sistem konversi dan stabilisasi tegangan. Ia menentukan apakah jalur daya bekerja dengan benar atau justru menyebabkan perangkat mati total.
Dalam praktik servis, memahami fungsi dan karakter power inductor membantu teknisi melakukan analisa lebih akurat dan menghindari kesalahan diagnosis. Dari laptop hingga smartphone, dari perangkat rumah tangga hingga sistem industri, power inductor adalah komponen kecil yang benar-benar menentukan hidup dan matinya perangkat elektronik.
Memahami perannya bukan hanya menambah wawasan teknis, tetapi juga meningkatkan ketelitian dalam menangani kerusakan. Karena dalam dunia elektronika, sering kali bukan komponen besar yang menentukan segalanya, melainkan komponen kecil yang bekerja dalam senyap seperti power inductor.
