Teknologi Switching dalam Power Supply Modern: Peran SMPS, MOSFET, PWM, dan Efisiensi Daya

Dalam dunia elektronika modern, kebutuhan akan sumber daya listrik yang stabil, efisien, dan ringkas semakin meningkat. Perangkat seperti laptop, smartphone, televisi, hingga peralatan industri semuanya bergantung pada sistem catu daya yang andal. Salah satu teknologi yang menjadi tulang punggung dalam hal ini adalah switching power supply, atau yang lebih dikenal sebagai SMPS (Switch Mode Power Supply).

Berbeda dengan power supply konvensional yang bekerja secara linear, SMPS menggunakan teknik switching berkecepatan tinggi untuk mengatur tegangan dan arus. Teknologi ini tidak hanya meningkatkan efisiensi, tetapi juga memungkinkan ukuran perangkat menjadi lebih kecil dan ringan. Artikel ini akan membahas secara mendalam bagaimana teknologi switching bekerja dalam power supply modern, dengan fokus pada peran SMPS, MOSFET, PWM controller, serta faktor efisiensi daya dalam alat elektronik.

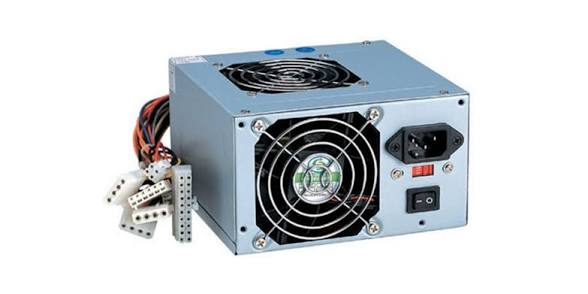

Konsep Dasar Switching Power Supply (SMPS)

SMPS adalah sistem catu daya yang mengubah energi listrik dengan cara memutus dan menyambung arus secara cepat menggunakan komponen semikonduktor. Prinsip ini berbeda dengan regulator linear yang membuang kelebihan energi dalam bentuk panas.

Dalam SMPS, tegangan AC dari sumber listrik pertama-tama disearahkan menjadi DC, kemudian diubah menjadi sinyal switching berfrekuensi tinggi. Sinyal ini dialirkan ke transformator kecil, lalu disearahkan kembali menjadi DC dengan tegangan yang diinginkan.

Keunggulan utama dari sistem ini terletak pada efisiensinya. Karena energi tidak banyak terbuang sebagai panas, SMPS mampu mencapai efisiensi di atas 80% bahkan hingga 90% pada desain modern. Hal ini sangat penting untuk perangkat seperti laptop dan charger yang digunakan dalam waktu lama.

Selain itu, penggunaan frekuensi tinggi memungkinkan transformator menjadi jauh lebih kecil dibandingkan transformator pada power supply linear. Inilah alasan mengapa adaptor modern bisa dibuat ringkas namun tetap мощный.

Peran MOSFET sebagai Saklar Utama

Salah satu komponen paling penting dalam SMPS adalah MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor). MOSFET berfungsi sebagai saklar elektronik yang membuka dan menutup aliran arus dengan sangat cepat.

Dalam sistem switching, MOSFET bekerja pada frekuensi tinggi, biasanya puluhan hingga ratusan kilohertz. Ketika MOSFET dalam kondisi ON, arus mengalir melalui rangkaian. Ketika OFF, arus terputus. Proses ini terjadi sangat cepat sehingga menghasilkan sinyal pulsa yang kemudian diproses lebih lanjut.

Keunggulan MOSFET dibandingkan transistor biasa adalah:

Kecepatan switching tinggi

Resistansi rendah saat ON (Rds(on))

Efisiensi tinggi

Panas yang lebih kecil

Karena karakteristik ini, MOSFET menjadi pilihan utama dalam hampir semua power supply modern. Dalam adaptor laptop, misalnya, MOSFET bertanggung jawab mengatur aliran energi dari sisi primer ke transformator.

Namun, penggunaan MOSFET juga memiliki tantangan. Saat switching terjadi, terutama pada kondisi OFF, sering muncul lonjakan tegangan akibat efek induktif. Jika tidak dikendalikan, lonjakan ini bisa merusak MOSFET. Oleh karena itu, rangkaian tambahan seperti snubber sering digunakan untuk melindungi komponen ini.

Fungsi PWM Controller dalam Pengaturan Daya

Agar proses switching berjalan dengan stabil, dibutuhkan sebuah sistem kontrol yang presisi. Di sinilah peran PWM (Pulse Width Modulation) controller menjadi sangat penting.

PWM controller mengatur lebar pulsa sinyal yang mengendalikan MOSFET. Dengan mengubah lebar pulsa (duty cycle), sistem dapat mengontrol jumlah energi yang dikirim ke beban.

Misalnya:

Duty cycle kecil → daya kecil

Duty cycle besar → daya besar

Dengan cara ini, tegangan output dapat dijaga tetap stabil meskipun terjadi perubahan beban atau fluktuasi tegangan input.

PWM controller biasanya dilengkapi dengan feedback loop. Output tegangan akan dipantau, lalu dibandingkan dengan referensi. Jika terjadi perubahan, PWM akan menyesuaikan duty cycle secara otomatis.

Fitur ini sangat penting dalam perangkat seperti charger laptop, di mana tegangan harus tetap stabil agar tidak merusak baterai atau komponen internal.

Selain itu, PWM controller modern juga memiliki fitur proteksi seperti:

Overvoltage protection

Overcurrent protection

Short circuit protection

Thermal shutdown

Dengan adanya fitur ini, power supply menjadi lebih aman dan andal.

Topologi SMPS yang Umum Digunakan

Dalam praktiknya, SMPS memiliki beberapa jenis topologi yang digunakan sesuai kebutuhan daya dan aplikasi.

Salah satu yang paling umum adalah flyback converter. Topologi ini sering digunakan pada adaptor laptop, charger HP, dan power supply kecil. Flyback memiliki desain sederhana dan biaya rendah, sehingga cocok untuk produksi massal.

Untuk daya yang lebih besar, digunakan topologi seperti:

Forward converter

Half-bridge

Full-bridge

Topologi ini menawarkan efisiensi lebih tinggi dan kemampuan menangani daya besar, tetapi dengan kompleksitas yang lebih tinggi.

Pemilihan topologi sangat menentukan performa power supply, termasuk efisiensi, ukuran, dan biaya produksi.

Efisiensi Daya dalam Power Supply Modern

Efisiensi adalah salah satu parameter terpenting dalam desain power supply. Semakin tinggi efisiensi, semakin sedikit energi yang terbuang sebagai panas.

Pada power supply linear, efisiensi biasanya rendah karena kelebihan tegangan dibuang dalam bentuk panas. Sebaliknya, SMPS menggunakan teknik switching sehingga energi dapat dikontrol dengan lebih efektif.

Beberapa faktor yang mempengaruhi efisiensi antara lain:

Kualitas MOSFET

Frekuensi switching

Desain transformator

Rangkaian kontrol PWM

Kerugian pada dioda dan komponen lain

Power supply modern dirancang untuk mencapai efisiensi tinggi agar:

Mengurangi panas

Memperpanjang umur komponen

Menghemat energi listrik

Mendukung standar lingkungan

Dalam perangkat seperti laptop, efisiensi tinggi juga berarti baterai dapat diisi lebih cepat dan lebih aman.

Tantangan dalam Teknologi Switching

Meskipun memiliki banyak keunggulan, teknologi switching juga menghadapi beberapa tantangan.

Salah satunya adalah noise dan EMI (Electromagnetic Interference). Karena switching terjadi pada frekuensi tinggi, sistem dapat menghasilkan gangguan elektromagnetik yang mempengaruhi perangkat lain.

Untuk mengatasi hal ini, digunakan filter EMI, shielding, dan desain PCB yang baik.

Selain itu, switching juga dapat menyebabkan:

Tegangan spike

Ringing pada sinyal

Panas pada komponen tertentu

Desain yang buruk bisa menyebabkan efisiensi menurun dan umur komponen berkurang. Oleh karena itu, perancangan SMPS membutuhkan pemahaman mendalam tentang elektronika daya.

Aplikasi dalam Perangkat Elektronik Modern

Teknologi switching digunakan hampir di semua perangkat elektronik saat ini.

Pada laptop, SMPS digunakan dalam adaptor eksternal dan juga pada motherboard untuk mengatur berbagai tegangan internal.

Pada televisi dan monitor, SMPS menyediakan daya untuk panel dan sistem kontrol.

Pada charger smartphone, teknologi ini memungkinkan pengisian cepat dengan ukuran adaptor yang kecil.

Bahkan dalam industri, SMPS digunakan untuk mesin otomatis, sistem kontrol, dan perangkat komunikasi.

Hal ini menunjukkan bahwa teknologi switching telah menjadi standar dalam dunia elektronika modern.

Masa Depan Teknologi Switching

Perkembangan teknologi terus mendorong peningkatan performa SMPS. Salah satu tren yang mulai berkembang adalah penggunaan material semikonduktor baru seperti GaN (Gallium Nitride) dan SiC (Silicon Carbide).

Material ini memungkinkan switching dengan frekuensi lebih tinggi dan kerugian lebih rendah, sehingga efisiensi bisa meningkat lebih jauh.

Selain itu, integrasi digital control juga semakin berkembang. PWM controller berbasis digital memungkinkan kontrol yang lebih presisi dan fleksibel.

Di masa depan, power supply tidak hanya menjadi sumber daya, tetapi juga bagian dari sistem cerdas yang mampu mengatur konsumsi energi secara otomatis.

Kesimpulan

Teknologi switching dalam power supply modern telah membawa perubahan besar dalam dunia elektronika. Dengan menggunakan SMPS, MOSFET, dan PWM controller, sistem catu daya menjadi lebih efisien, ringkas, dan andal.

Peran MOSFET sebagai saklar cepat, PWM sebagai pengatur daya, serta desain topologi yang tepat memungkinkan power supply memenuhi kebutuhan berbagai perangkat, dari yang kecil hingga industri besar.

Efisiensi daya yang tinggi tidak hanya menghemat energi, tetapi juga meningkatkan performa dan umur perangkat. Meskipun terdapat tantangan seperti EMI dan kompleksitas desain, teknologi ini terus berkembang dengan inovasi baru.

Dengan kemajuan seperti GaN dan kontrol digital, masa depan power supply akan semakin efisien dan pintar. Bagi dunia elektronika, teknologi switching bukan lagi sekadar pilihan, melainkan fondasi utama dalam menciptakan perangkat yang modern dan berkelanjutan.
