Ceramic Resonator: Pengertian, Fungsi, Cara Kerja, hingga Perbedaannya dengan Crystal Oscillator

Dalam dunia elektronika, terdapat banyak komponen kecil yang memiliki peran sangat penting dalam menentukan kinerja suatu rangkaian. Salah satunya adalah Ceramic Resonator, yaitu komponen yang berfungsi menghasilkan sinyal clock atau sinyal referensi frekuensi bagi berbagai perangkat digital. Meski bentuknya kecil dan sering kali luput dari perhatian, Ceramic Resonator menjadi “detak jantung” bagi banyak sistem elektronik modern, mulai dari mikrokontroler, printer, mesin cuci digital, hingga berbagai peralatan rumah tangga berbasis elektronik.

Banyak pemula di bidang elektronika sering menganggap Ceramic Resonator sama dengan Crystal Oscillator karena keduanya sama-sama digunakan untuk menghasilkan frekuensi. Padahal, kedua komponen ini memiliki perbedaan yang cukup signifikan, baik dari segi material, tingkat akurasi, kestabilan frekuensi, harga, maupun aplikasinya.

Ceramic Resonator memang tidak menawarkan tingkat presisi setinggi crystal oscillator, tetapi komponen ini memiliki sejumlah keunggulan yang membuatnya tetap banyak digunakan hingga saat ini. Harganya lebih murah, ukurannya lebih ringkas, proses start-up lebih cepat, serta pada beberapa tipe sudah dilengkapi kapasitor internal sehingga rangkaian menjadi lebih sederhana.

Lantas, apa sebenarnya Ceramic Resonator, bagaimana cara kerjanya, apa saja fungsi dan kelebihannya, serta kapan sebaiknya memilih Ceramic Resonator dibanding Crystal Oscillator? Berikut pembahasannya secara lengkap.

Apa Itu Ceramic Resonator?

Ceramic Resonator adalah komponen elektronik pasif yang digunakan sebagai pembangkit sinyal frekuensi (clock generator) pada rangkaian digital. Komponen ini memanfaatkan material keramik piezoelektrik yang mampu bergetar ketika diberikan tegangan listrik.

Prinsip tersebut dikenal sebagai efek piezoelektrik, yaitu kemampuan suatu material untuk menghasilkan getaran mekanik saat dialiri tegangan listrik. Getaran inilah yang menghasilkan frekuensi tertentu dan kemudian dimanfaatkan sebagai referensi waktu oleh mikrokontroler maupun IC digital.

Hampir seluruh perangkat digital membutuhkan sinyal clock agar dapat menjalankan instruksi secara berurutan. Tanpa adanya sinyal clock, prosesor tidak mengetahui kapan harus membaca data, menjalankan program, atau mengendalikan perangkat lain.

Karena itulah Ceramic Resonator sering disebut sebagai pengatur ritme kerja sistem elektronik.

Walaupun akurasinya berada di bawah crystal oscillator, Ceramic Resonator masih sangat memadai untuk berbagai aplikasi elektronik yang tidak membutuhkan sinkronisasi waktu dengan tingkat ketelitian sangat tinggi.

Fungsi Ceramic Resonator

Ceramic Resonator memiliki berbagai fungsi penting dalam rangkaian elektronika.

1. Sebagai sumber clock mikrokontroler

Fungsi utamanya adalah menghasilkan sinyal clock yang menjadi acuan kerja prosesor.

Mikrokontroler seperti AVR, PIC, hingga beberapa papan Arduino membutuhkan sumber clock agar dapat menjalankan program sesuai urutan yang benar.

Tanpa clock, mikrokontroler hanya akan diam meskipun catu daya telah diberikan.

Menentukan kecepatan kerja prosesor

Frekuensi Ceramic Resonator menentukan seberapa cepat mikrokontroler memproses instruksi.

Beberapa frekuensi yang umum digunakan antara lain:

4 MHz
8 MHz
12 MHz
16 MHz
20 MHz

Semakin tinggi frekuensinya, semakin banyak instruksi yang dapat diproses dalam satu detik.

Sebagai contoh, Arduino Uno yang menggunakan frekuensi 16 MHz mampu menjalankan jutaan instruksi setiap detik berkat sumber clock tersebut.

Menjaga sinkronisasi sistem digital

Semua bagian dalam sistem digital harus bekerja secara sinkron.

Misalnya:

CPU
RAM
Timer
Counter
UART
SPI
I2C

Seluruhnya membutuhkan sinyal clock yang sama agar pertukaran data tidak mengalami kesalahan timing.

Ceramic Resonator menghasilkan pulsa periodik yang menjadi acuan seluruh sistem.

Digunakan pada berbagai perangkat elektronik

Karena murah dan praktis, Ceramic Resonator digunakan pada banyak perangkat seperti:

Printer
Mesin cuci digital
Rice cooker digital
Remote TV
Mainan elektronik
Keyboard komputer
Mouse komputer
Kalkulator
Jam digital
Timer elektronik
Peralatan otomasi rumah

Pada aplikasi-aplikasi tersebut, akurasi Ceramic Resonator sudah lebih dari cukup.

Menyederhanakan desain PCB

Banyak Ceramic Resonator modern telah dilengkapi dua kapasitor internal.

Artinya desainer PCB tidak perlu lagi menambahkan dua kapasitor eksternal seperti pada crystal oscillator.

Keuntungan ini meliputi:

PCB lebih ringkas
Jumlah komponen lebih sedikit
Biaya produksi turun
Proses perakitan lebih cepat

Cara Kerja Ceramic Resonator

Prinsip kerja Ceramic Resonator sebenarnya cukup sederhana.

Tahap pertama dimulai ketika rangkaian memberikan tegangan ke kedua kaki resonator.

Material keramik piezoelektrik kemudian mengalami deformasi atau perubahan bentuk dalam skala yang sangat kecil.

Perubahan bentuk tersebut menghasilkan getaran mekanik.

Karena bentuk dan dimensi material sudah dirancang khusus saat proses produksi, getaran hanya terjadi pada frekuensi resonansi tertentu.

Selanjutnya prosesnya berlangsung sebagai berikut:

Tegangan diberikan ke Ceramic Resonator.
Material keramik mulai berosilasi.
Getaran menghasilkan sinyal frekuensi tertentu.
Rangkaian oscillator di dalam IC memperkuat sinyal tersebut.
Sinyal clock dikirim menuju mikrokontroler.

Proses ini berlangsung terus-menerus selama perangkat mendapatkan catu daya.

Bentuk dan Kaki Ceramic Resonator

Ceramic Resonator biasanya memiliki ukuran yang sangat kecil.

Warnanya beragam, antara lain:

Oranye
Kuning
Biru

Sebagian besar menggunakan tiga kaki.

Susunan kaki umumnya adalah:

Kaki pertama : terminal resonator
Kaki kedua : ground
Kaki ketiga : terminal resonator lainnya

Model tiga kaki biasanya sudah memiliki kapasitor internal.

Sedangkan tipe dua kaki membutuhkan dua kapasitor eksternal agar dapat bekerja.

Karakteristik Ceramic Resonator

Beberapa karakteristik utama Ceramic Resonator meliputi:

Frekuensi mulai ratusan kHz hingga puluhan MHz.
Akurasi sekitar ±0,5% hingga ±0,1%.
Start-up sangat cepat.
Konsumsi komponen eksternal sedikit.
Harga ekonomis.
Ukuran kecil.
Stabilitas cukup baik.
Cocok untuk produksi massal.

Karakteristik inilah yang membuat Ceramic Resonator menjadi pilihan utama bagi banyak produsen elektronik.

Kelebihan Ceramic Resonator

Harga lebih murah

Biaya produksi Ceramic Resonator jauh lebih rendah dibanding crystal oscillator.

Hal ini sangat menguntungkan bagi industri elektronik yang memproduksi jutaan unit perangkat setiap tahun.

Start-up lebih cepat

Ceramic Resonator mampu mencapai kondisi stabil hanya dalam waktu singkat setelah diberi tegangan.

Keunggulan ini cocok untuk perangkat yang harus langsung aktif saat dinyalakan.

Ukuran ringkas

Dimensinya kecil sehingga mudah dipasang pada PCB yang memiliki ruang terbatas.

Hal ini sangat penting pada perangkat elektronik modern yang semakin tipis dan ringkas.

Mudah digunakan

Karena banyak tipe sudah memiliki kapasitor internal, proses desain menjadi jauh lebih sederhana.

Jumlah jalur PCB juga menjadi lebih sedikit.

Biaya produksi lebih rendah

Lebih sedikit komponen berarti:

proses solder lebih cepat,
risiko kerusakan lebih kecil,
biaya produksi turun.

Kekurangan Ceramic Resonator

Walaupun memiliki banyak kelebihan, Ceramic Resonator tetap memiliki beberapa keterbatasan.

Akurasi lebih rendah

Frekuensi yang dihasilkan tidak setepat crystal oscillator.

Pada aplikasi komunikasi data berkecepatan tinggi, hal ini bisa menjadi masalah.

Dipengaruhi suhu

Perubahan temperatur dapat sedikit menggeser frekuensi resonansi.

Semakin ekstrem perubahan suhu, semakin besar pula kemungkinan pergeseran frekuensi.

Tidak cocok untuk sistem presisi tinggi

Beberapa perangkat membutuhkan kestabilan waktu yang sangat tinggi, misalnya:

GPS
Radio komunikasi
Modul RF
Jam digital presisi
Peralatan laboratorium
Instrumen pengukuran

Pada aplikasi tersebut, crystal oscillator jauh lebih disarankan.

Perbedaan Ceramic Resonator dan Crystal Oscillator

Walaupun fungsinya sama-sama menghasilkan sinyal clock, terdapat beberapa perbedaan mendasar.

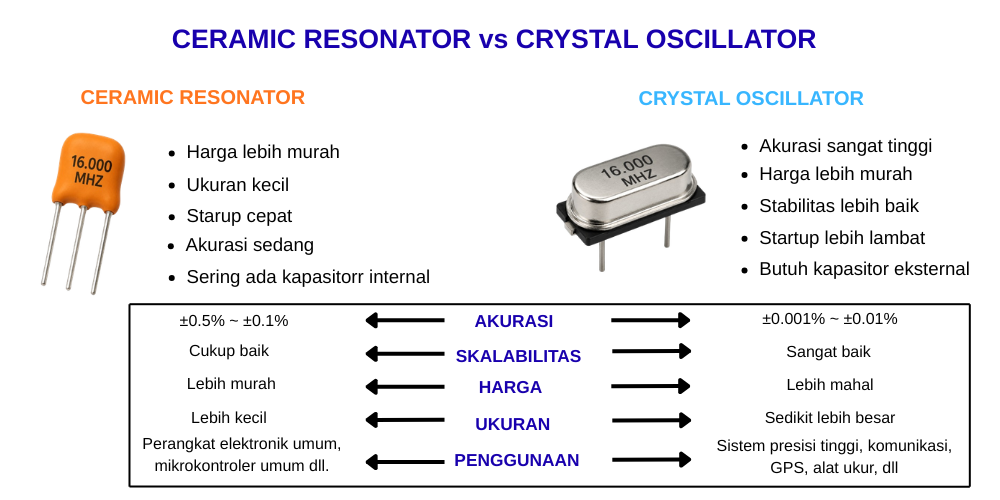

Aspek	Ceramic Resonator	Crystal Oscillator
Material	Keramik piezoelektrik	Kristal kuarsa
Akurasi	Sedang	Sangat tinggi
Stabilitas	Cukup baik	Sangat baik
Harga	Lebih murah	Lebih mahal
Start-up	Sangat cepat	Sedikit lebih lambat
Ukuran	Lebih kecil	Sedikit lebih besar
Kapasitor	Banyak tipe sudah internal	Biasanya eksternal
Penggunaan	Elektronik umum	Sistem presisi tinggi

Jika proyek tidak membutuhkan akurasi tinggi, Ceramic Resonator menjadi pilihan yang lebih ekonomis.

Contoh Penggunaan Ceramic Resonator

Saat ini Ceramic Resonator dapat ditemukan pada berbagai perangkat, seperti:

Arduino Uno versi tertentu
Mesin cuci digital
Rice cooker digital
Printer
Remote control
Mainan elektronik
Keyboard komputer
Mouse komputer
Oven digital
Timer elektronik
Kalkulator
Jam digital
Panel kontrol peralatan rumah tangga

Perangkat-perangkat tersebut tidak memerlukan ketelitian frekuensi setinggi sistem navigasi atau komunikasi, sehingga Ceramic Resonator sudah mampu memenuhi kebutuhan dengan baik.

Tips Memilih Ceramic Resonator

Sebelum membeli Ceramic Resonator, ada beberapa hal yang perlu diperhatikan.

Pertama, pilih frekuensi yang sesuai dengan spesifikasi mikrokontroler. Jangan mengganti resonator 16 MHz dengan 20 MHz tanpa memastikan perangkat mendukungnya.

Kedua, periksa tegangan kerja dan kompatibilitas dengan rangkaian yang digunakan.

Ketiga, jika ingin menyederhanakan desain PCB, pilih tipe yang sudah memiliki kapasitor internal.

Keempat, gunakan komponen dari produsen terpercaya agar kestabilan frekuensi dan umur pakainya lebih baik.

Kapan Sebaiknya Menggunakan Ceramic Resonator?

Ceramic Resonator merupakan pilihan ideal ketika Anda membutuhkan pembangkit frekuensi yang murah, ringkas, dan mudah dipasang. Komponen ini sangat cocok digunakan pada proyek hobi, perangkat elektronik konsumen, sistem berbasis mikrokontroler, hingga berbagai peralatan rumah tangga digital yang tidak menuntut akurasi waktu sangat tinggi.

Sebaliknya, apabila aplikasi yang dibuat memerlukan sinkronisasi dengan tingkat presisi tinggi, seperti sistem komunikasi RF, GPS, perangkat laboratorium, atau instrumen pengukuran, maka Crystal Oscillator lebih layak dipilih karena memiliki kestabilan dan ketelitian frekuensi yang jauh lebih baik.

Memahami karakteristik masing-masing komponen akan membantu Anda menentukan pilihan yang paling tepat sesuai kebutuhan proyek. Dengan begitu, rangkaian elektronik tidak hanya bekerja secara optimal, tetapi juga lebih efisien dari sisi biaya, desain, dan performa jangka panjang.
