Cara Ukur Sinyal RESET dan Power Good di Motherboard Laptop Menggunakan FNIRSI-1041D

Motherboard laptop yang mengalami masalah seperti mati total, restart berulang, no display, atau gagal masuk proses booting sering kali membuat teknisi harus melakukan pengecekan lebih dalam. Mengganti komponen secara coba-coba bukanlah pendekatan yang ideal karena satu gejala bisa disebabkan oleh banyak bagian berbeda.

Salah satu cara yang lebih sistematis adalah memeriksa power sequence, terutama sinyal POWER GOOD dan RESET. Sinyal-sinyal tersebut dapat memberi gambaran apakah motherboard sudah menerima tegangan dengan benar, apakah Super I/O telah bekerja, apakah chipset sudah keluar dari kondisi reset, dan apakah CPU memperoleh izin untuk mulai menjalankan proses boot.

Untuk melihat perubahan tegangan yang berlangsung cepat, teknisi dapat menggunakan osiloskop portabel seperti FNIRSI-1041D. Alat ini memungkinkan teknisi mengamati bentuk gelombang, bukan hanya membaca satu angka tegangan seperti pada multimeter.

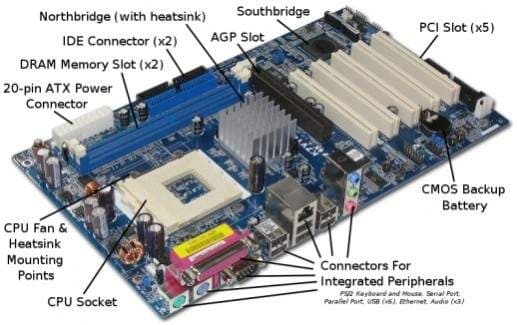

Tutorial berikut menggunakan alur motherboard PC seperti MSI MS-7715 sebagai contoh konsep. Pada laptop, nama sinyal, titik ukur, tegangan, dan urutannya bisa berbeda tergantung desain motherboard. Karena itu, schematic dan boardview model yang sedang diperbaiki tetap menjadi acuan utama.

Catatan keselamatan: pengukuran pada motherboard bertegangan membutuhkan kehati-hatian. Kesalahan posisi probe dapat menyebabkan short dan kerusakan permanen. Jika belum terbiasa bekerja dengan board elektronik, sebaiknya pengukuran dilakukan oleh teknisi berpengalaman.

Mengenal Sinyal RESET dan POWER GOOD

Sebelum menghubungkan FNIRSI-1041D, penting memahami fungsi setiap sinyal yang akan diperiksa.

PWR_OK atau POWER GOOD merupakan sinyal yang memberi tahu motherboard bahwa tegangan dari power supply sudah berada dalam kondisi yang dianggap stabil. Pada sistem PC ATX, sinyal ini umumnya berada pada kabel abu-abu di konektor ATX 24-pin.

Sementara itu, RSMRST# berkaitan dengan resume reset yang dikendalikan oleh Super I/O dan rangkaian standby. Kemudian ada PLTRST#, yaitu platform reset yang berkaitan erat dengan chipset/PCH dan proses inisialisasi sistem.

Ada pula CPURST#, yaitu sinyal reset yang berkaitan langsung dengan CPU.

Tanda # pada nama sinyal biasanya menunjukkan bahwa sinyal tersebut bersifat active-low. Artinya, kondisi aktifnya terjadi ketika sinyal berada pada level rendah, sedangkan kondisi normal setelah proses tertentu berhasil biasanya berada pada level tinggi.

Secara sederhana, power sequence dapat dibayangkan seperti serangkaian pintu. Motherboard tidak langsung menyalakan CPU begitu tombol power ditekan. Setiap tahap harus memberikan tanda bahwa tahap sebelumnya sudah siap.

Memahami Alur Power Sequence

Pada sistem yang bekerja normal, alurnya secara sederhana dapat digambarkan sebagai berikut:

5VSB hadir → Super I/O aktif → tombol power ditekan → PS_ON# aktif → power supply menyala → tegangan utama muncul → PWR_OK HIGH → RSMRST# HIGH → clock aktif → PLTRST# HIGH → CPU mulai bekerja.

Jika salah satu tahapan gagal, proses berikutnya bisa ikut terhenti.

Misalnya PWR_OK tidak pernah HIGH, motherboard mungkin tidak melanjutkan sequence. Jika PWR_OK sudah normal tetapi RSMRST# tetap LOW, pemeriksaan bisa diarahkan ke rangkaian Super I/O, RTC, atau jalur standby. Jika PLTRST# tidak naik, pemeriksaan dapat mengarah ke PCH, clock, BIOS, maupun tegangan yang menjadi prasyaratnya.

Inilah alasan pengukuran sinyal lebih berguna daripada sekadar menebak komponen.

Mengukur PWR_OK atau POWER GOOD

PWR_OK merupakan salah satu sinyal pertama yang layak diperiksa ketika menganalisis power sequence.

Pada motherboard PC dengan konektor ATX 24-pin, PWR_OK umumnya dapat ditemukan pada kabel abu-abu. Namun pada laptop, konsepnya tetap sama meskipun lokasi dan nama jalurnya dapat berbeda.

Persiapan FNIRSI-1041D

Untuk melihat perubahan PWR_OK, konfigurasi awal yang dapat digunakan sebagai titik awal adalah:

Parameter	Pengaturan
Probe	X10
Voltage	2 V/div
Timebase	50 ms/div
Trigger	Rising Edge
Mode	Single

Hubungkan ground probe ke ground motherboard. Ujung probe kemudian diarahkan ke titik PWR_OK.

Setelah mode single trigger aktif, tekan tombol power dan biarkan FNIRSI menangkap perubahan sinyal.

Pada kondisi normal, sinyal akan berubah dari level rendah menuju level tinggi setelah power supply mencapai kondisi stabil.

Secara sederhana:

PWR_OK: 0 V → delay → sekitar 5 V

Pada contoh motherboard PC, keterlambatan dapat berada dalam kisaran tertentu setelah power supply aktif. Namun jangan menjadikan angka tersebut sebagai patokan mutlak untuk semua motherboard laptop karena desain power sequence bisa berbeda.

Bagaimana membaca hasilnya?

Jika PWR_OK tidak pernah naik, teknisi dapat mencurigai power supply atau rangkaian regulator yang belum menghasilkan tegangan sesuai kebutuhan.

Jika PWR_OK naik kemudian jatuh kembali, kemungkinan terdapat kondisi abnormal setelah power mulai aktif, misalnya overload atau short pada salah satu rail.

Sementara itu, ripple atau sinyal yang sangat tidak stabil dapat menjadi petunjuk adanya masalah pada power supply atau beban yang tidak normal.

Mengukur RSMRST#

Setelah PWR_OK, sinyal berikutnya yang menarik untuk diperiksa adalah RSMRST#.

RSMRST# berkaitan dengan rangkaian resume/reset pada area Super I/O dan PCH. Jika sinyal ini tidak mencapai kondisi yang semestinya, motherboard dapat berhenti sebelum masuk ke tahap boot berikutnya.

Titik RSMRST# biasanya dapat ditemukan di sekitar Super I/O atau PCH, sering kali melalui resistor kecil atau test point.

Untuk pengukuran menggunakan FNIRSI, gunakan ground probe pada ground motherboard dan ujung probe pada jalur RSMRST#.

Pengaturan awal yang dapat dicoba:

Parameter	Pengaturan
Voltage	1 V/div
Timebase	100 ms/div
Trigger	Rising Edge

Pada sequence yang normal, RSMRST# akan berpindah dari kondisi LOW menuju HIGH setelah syarat-syarat tertentu terpenuhi.

Contoh sederhana:

RSMRST#: 0 V → 3,3 V

Jika tetap LOW, teknisi dapat memeriksa rangkaian Super I/O, clock 32 kHz, RTC, tegangan standby, serta jalur terkait. Jangan langsung menyimpulkan Super I/O rusak hanya berdasarkan satu pengukuran karena satu sinyal bisa dipengaruhi banyak kondisi sebelumnya.

Jika bentuk gelombangnya naik-turun atau pulsing, periksa kestabilan power dan kemungkinan adanya proteksi yang aktif.

Mengukur PLTRST#

Berikutnya adalah PLTRST#, sinyal yang sangat penting karena berhubungan dengan platform reset pada chipset/PCH.

PLTRST# biasanya ditemukan di area sekitar PCH, clock generator, atau jalur yang menuju perangkat PCIe. Lokasi tepatnya harus mengikuti schematic atau boardview motherboard.

Ketika sistem sudah melewati tahap power dan clock yang diperlukan, PLTRST# seharusnya berubah ke kondisi HIGH.

Secara sederhana:

PLTRST#: 0 V → 3,3 V

Jika PWR_OK dan RSMRST# sudah normal tetapi PLTRST# tidak pernah naik, pemeriksaan bisa diarahkan ke beberapa kemungkinan, seperti:

clock utama tidak bekerja;
BIOS mengalami masalah;
tegangan chipset tidak tersedia;
PCH bermasalah;
atau salah satu kondisi prerequisite belum terpenuhi.

Karena PLTRST# berada cukup jauh dalam urutan power sequence, teknisi sebaiknya tidak langsung mengganti PCH hanya karena sinyal tersebut LOW. Telusuri dulu sinyal yang datang sebelumnya.

Mengukur CPURST#

CPURST# merupakan sinyal reset yang berkaitan dengan CPU. Pada kondisi awal, CPU berada dalam keadaan reset sehingga belum menjalankan proses normal.

Ketika semua persyaratan sudah terpenuhi, CPURST# akan dilepas dan berubah ke level HIGH.

Tegangan yang digunakan dapat berbeda-beda tergantung platform, sehingga jangan menetapkan satu nilai universal untuk semua laptop. Gunakan schematic sebagai referensi.

CPURST# sangat berguna ketika motherboard sudah melewati beberapa tahap power sequence tetapi CPU tetap tidak menunjukkan aktivitas.

Jika CPURST# terus berada LOW, beberapa area yang perlu ditelusuri antara lain:

tegangan CPU;
clock CPU;
PCH;
BIOS;
serta sinyal reset sebelumnya.

Menggunakan Single Trigger untuk Menangkap Sinyal Cepat

Salah satu fitur FNIRSI-1041D yang sangat berguna dalam pekerjaan ini adalah single trigger.

Beberapa perubahan sinyal terjadi sangat cepat. Jika osiloskop terus berjalan tanpa trigger yang tepat, teknisi mungkin hanya melihat gelombang yang bergerak tanpa mengetahui kapan perubahan penting terjadi.

Dengan single trigger, teknisi dapat mengatur alat untuk menunggu kondisi tertentu, misalnya rising edge. Setelah tombol power ditekan dan sinyal melewati level trigger, FNIRSI menangkap waveform dan membekukannya.

Contoh konfigurasi:

Parameter	Nilai awal
Trigger	Edge
Slope	Rising
Trigger level	Sekitar 1 V
Mode	Single

Pengaturan ini bukan angka mutlak. Teknisi perlu menyesuaikannya dengan level sinyal dan karakteristik motherboard yang sedang diperiksa.

Membaca Urutan Waveform

Pada motherboard yang bekerja normal, teknisi idealnya dapat mengamati sequence secara bertahap.

Urutan sederhananya:

PWR_OK naik

↓

RSMRST# naik

↓

Clock aktif

↓

PLTRST# naik

↓

SPI/BIOS mulai aktif

↓

CPU menjalankan proses boot

↓

Display muncul

Urutan ini sangat membantu mempersempit area kerusakan.

Misalnya PWR_OK tidak pernah muncul. Tidak masuk akal langsung mengejar BIOS karena sequence bahkan belum melewati tahap power-good.

Sebaliknya, jika PWR_OK, RSMRST#, clock, dan PLTRST# sudah terlihat normal tetapi layar tetap gelap, pemeriksaan dapat dilanjutkan ke SPI BIOS, CPU, RAM, GPU jika ada, serta jalur display.

Diagnosis Cepat Berdasarkan Hasil Pengukuran

Berikut gambaran sederhana yang dapat digunakan sebagai panduan awal:

Hasil	Area yang patut dicurigai
PWR_OK tidak naik	PSU/rangkaian power
RSMRST# tetap LOW	Super I/O/RTC/standby sequence
Clock tidak muncul	Clock generator/PCH
PLTRST# tidak naik	PCH/BIOS/clock/tegangan prerequisite
Reset terus berulang	Power tidak stabil, short, BIOS, atau proteksi
Semua sequence terlihat normal tetapi no display	CPU, RAM, BIOS, GPU/display

Tabel tersebut bukan vonis kerusakan. Ia lebih tepat dianggap sebagai peta jalan troubleshooting.

Tips Pengukuran Agar Tidak Merusak Motherboard

Pengukuran dengan osiloskop membutuhkan perhatian ekstra karena probe dapat secara tidak sengaja menyentuh dua pin sekaligus.

Gunakan probe X10 untuk pengukuran sinyal cepat seperti clock, reset, dan SPI. Selain memberikan pembebanan yang lebih kecil terhadap rangkaian, konfigurasi ini juga lebih sesuai untuk pengamatan waveform frekuensi tinggi.

Gunakan ground probe yang pendek. Kabel ground yang terlalu panjang dapat membuat waveform terlihat lebih berisik dan meningkatkan kemungkinan munculnya gangguan atau ringing.

Untuk IC dengan pin sangat rapat, hindari menempelkan ujung probe secara sembarangan. Jika tersedia, lebih aman melakukan pengukuran pada test point atau resistor seri yang terhubung ke jalur tersebut.

Satu lagi yang sangat berguna: simpan waveform motherboard yang normal. Ketika suatu hari menemukan motherboard dengan gejala serupa, waveform pembanding dapat membantu menentukan apakah suatu sinyal benar-benar abnormal.

Kesimpulan

Mengukur PWR_OK, RSMRST#, PLTRST#, dan CPURST# menggunakan FNIRSI-1041D merupakan salah satu pendekatan yang sangat membantu dalam menganalisis power sequence motherboard. Metode ini memungkinkan teknisi melihat proses yang tidak dapat ditangkap secara lengkap oleh multimeter biasa.

Prioritas pemeriksaan dapat dimulai dari 3VSB, PWR_OK, RSMRST#, clock 25 MHz, PLTRST#, SPI Clock, kemudian tegangan CPU/VRM. Dengan mengikuti urutan tersebut, proses diagnosis menjadi lebih logis dan tidak sekadar mengganti komponen berdasarkan dugaan.

Yang paling penting, setiap motherboard memiliki desain power sequence yang bisa berbeda. Karena itu, nilai tegangan, lokasi test point, nama sinyal, dan timing harus selalu dibandingkan dengan schematic, boardview, datasheet, atau motherboard pembanding yang benar-benar sesuai.

Dengan memahami hubungan antar-sinyal, FNIRSI-1041D bukan hanya menjadi alat untuk melihat gelombang, tetapi juga menjadi alat untuk membaca cerita di balik proses motherboard ketika mencoba hidup dan melakukan booting.
