Solder Suhu Rendah vs Solder Suhu Tinggi: Apa Bedanya dan Kapan Harus Digunakan?

Dalam dunia elektronika, proses penyolderan terlihat sederhana. Timah solder dipanaskan, kemudian dilelehkan pada titik sambungan antara komponen dan papan sirkuit. Setelah dingin, timah akan mengeras dan membentuk sambungan yang mengikat komponen secara mekanis sekaligus menghubungkannya secara elektrik.

Namun, tidak semua solder memiliki karakteristik yang sama. Salah satu perbedaan yang cukup penting adalah suhu leleh. Ada solder yang dirancang untuk meleleh pada temperatur relatif rendah dan ada pula yang membutuhkan panas jauh lebih tinggi.

Pemilihan solder yang tepat sangat penting karena temperatur yang terlalu tinggi dapat merusak komponen sensitif, sedangkan solder dengan titik leleh terlalu rendah belum tentu cocok untuk perangkat yang bekerja pada temperatur tinggi.

Secara umum, solder suhu rendah dapat meleleh pada kisaran 138°C, terutama pada campuran berbasis timah dengan bismut atau indium. Sementara itu, solder bebas timbal yang umum digunakan pada elektronik seperti SAC305 memiliki titik leleh sekitar 217°C–220°C. Solder konvensional berbasis timah-timbal seperti SnPb memiliki titik leleh sekitar 183°C.

Lantas, apa sebenarnya perbedaan solder suhu rendah dan solder suhu tinggi? Berikut penjelasan lengkapnya.

Apa yang Dimaksud Solder Suhu Rendah?

Solder suhu rendah merupakan material solder yang memiliki titik leleh lebih rendah dibandingkan solder elektronik konvensional.

Salah satu contoh yang umum adalah campuran timah dan bismut, yang dapat memiliki titik leleh sekitar 138°C. Formulasi tertentu juga dapat menggunakan indium untuk mendapatkan karakteristik pelelehan tertentu.

Keunggulan utama material ini adalah kebutuhan panas yang lebih rendah ketika proses penyolderan dilakukan.

Hal tersebut menjadi sangat berguna ketika teknisi harus bekerja dengan komponen yang tidak tahan terhadap temperatur tinggi.

Misalnya, sebuah komponen memiliki bagian plastik tipis atau berada sangat dekat dengan komponen lain yang sensitif terhadap panas. Menggunakan solder dengan titik leleh rendah dapat mengurangi panas yang harus diberikan selama proses rework.

Dengan demikian, risiko kerusakan akibat temperatur berlebihan dapat ditekan.

Apa Itu Solder Suhu Tinggi?

Solder suhu tinggi membutuhkan temperatur lebih tinggi untuk mencapai kondisi cair.

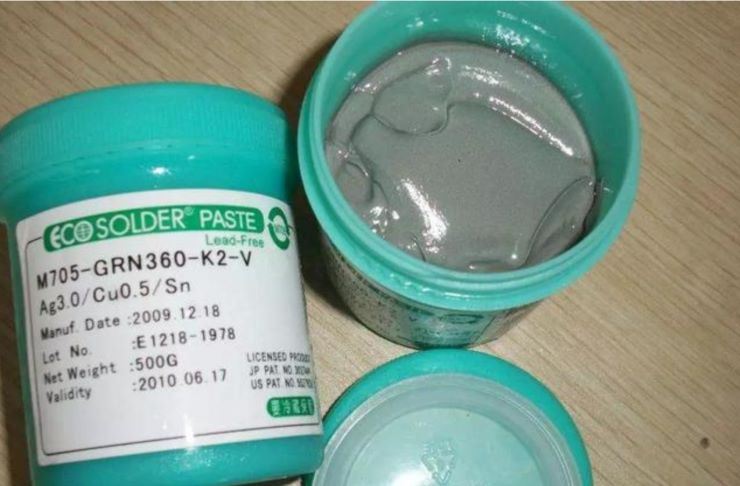

Dalam dunia elektronika, solder bebas timbal seperti SAC305 memiliki titik leleh sekitar 217°C–220°C. Sementara solder SnPb konvensional memiliki titik leleh sekitar 183°C.

Solder dengan karakteristik tersebut banyak digunakan untuk pekerjaan elektronik umum karena mampu menghasilkan sambungan yang relatif kuat dan stabil.

Selain itu, solder dengan titik leleh lebih tinggi lebih cocok untuk aplikasi yang membutuhkan sambungan dengan ketahanan temperatur lebih baik.

Namun, ada konsekuensinya. Karena membutuhkan temperatur lebih tinggi, proses penyolderan harus dilakukan dengan pengaturan panas yang tepat.

Jika panas diberikan terlalu lama atau temperatur terlalu tinggi, komponen yang berada di sekitar titik solder dapat mengalami kerusakan.

Perbedaan Suhu Leleh

Perbedaan paling mudah antara kedua jenis solder tersebut dapat dilihat dari titik lelehnya.

Solder suhu rendah tertentu dapat mulai meleleh sekitar 138°C. Temperatur ini jauh lebih rendah dibandingkan solder bebas timbal SAC305 yang membutuhkan sekitar 217°C–220°C.

Sementara solder SnPb konvensional memiliki titik leleh sekitar 183°C.

Perbedaan puluhan hingga lebih dari 70°C tersebut cukup signifikan dalam pekerjaan rework elektronik.

Ketika menggunakan solder suhu rendah, teknisi tidak perlu memasukkan panas sebanyak yang dibutuhkan oleh solder dengan titik leleh lebih tinggi.

Namun, perlu diingat bahwa titik leleh material solder bukan berarti temperatur solder iron harus selalu disetel persis pada angka tersebut. Dalam praktiknya, temperatur alat solder dipengaruhi berbagai faktor, seperti ukuran ujung solder, jenis komponen, bidang tembaga pada PCB, dan kebutuhan transfer panas.

Karena itu, angka titik leleh sebaiknya digunakan sebagai acuan karakteristik material, bukan sebagai satu-satunya parameter penyetelan alat.

Mana yang Lebih Kuat?

Dari sisi kekuatan dan ketahanan temperatur, solder suhu tinggi umumnya lebih sesuai untuk aplikasi yang membutuhkan sambungan kokoh dan tahan terhadap lingkungan panas.

Solder suhu rendah berbasis bismut memiliki karakteristik yang berbeda. Material tersebut cenderung lebih rapuh dibandingkan beberapa jenis solder konvensional.

Akibatnya, sambungan dapat lebih rentan mengalami retak apabila mengalami tekanan mekanis atau siklus temperatur secara berulang.

Hal ini menjadi pertimbangan penting ketika solder digunakan pada perangkat yang mengalami perubahan temperatur secara terus-menerus.

Sebaliknya, solder yang dirancang untuk aplikasi standar dengan kebutuhan temperatur lebih tinggi dapat memberikan sambungan yang lebih stabil untuk penggunaan jangka panjang.

Namun, kekuatan sambungan tidak hanya ditentukan oleh titik leleh solder. Jenis paduan, desain sambungan, kebersihan permukaan, kualitas proses soldering, serta kondisi PCB juga memiliki pengaruh besar.

Risiko Kerusakan Komponen

Salah satu alasan utama teknisi memilih solder suhu rendah adalah untuk mengurangi risiko kerusakan akibat panas.

Komponen elektronik tertentu memiliki batas temperatur yang tidak terlalu tinggi. Bagian plastik, konektor tertentu, LED tipis, kabel fleksibel, hingga komponen berukuran kecil dapat mengalami masalah apabila terkena panas secara berlebihan.

Dalam situasi seperti ini, solder suhu tinggi dapat membuat proses pekerjaan menjadi lebih berisiko.

Panas dari ujung solder dapat menyebar melalui jalur tembaga PCB atau kaki komponen. Jika pemanasan dilakukan terlalu lama, komponen di sekitar area kerja juga dapat terdampak.

Solder suhu rendah memberikan keuntungan karena material dapat dicairkan dengan temperatur yang lebih rendah.

Meski demikian, bukan berarti solder suhu rendah bebas risiko. Komponen tetap dapat rusak jika proses dilakukan secara tidak tepat.

Kapan Sebaiknya Menggunakan Solder Suhu Rendah?

Ada beberapa kondisi yang membuat solder suhu rendah menjadi pilihan menarik.

1. Menyolder Komponen Sensitif Panas

Solder suhu rendah dapat digunakan ketika komponen yang dikerjakan tidak cocok menerima panas tinggi.

Contohnya adalah beberapa LED tipis, komponen dengan bagian plastik, atau bagian elektronik kecil yang membutuhkan perlakuan panas secara hati-hati.

Dengan kebutuhan temperatur yang lebih rendah, teknisi memiliki ruang kerja yang lebih aman.

2. Melakukan Rework

Dalam pekerjaan perbaikan elektronik, sering kali komponen yang hendak dilepas berada sangat dekat dengan komponen lainnya.

Jika menggunakan temperatur tinggi, panas dapat membuat solder pada komponen di sebelahnya ikut mencair.

Hal tersebut bisa menyebabkan komponen lain bergeser atau bahkan terlepas.

Solder suhu rendah dapat membantu mengurangi penyebaran panas ketika melakukan pekerjaan tertentu.

Karena alasan ini, material dengan titik leleh rendah sering menarik untuk pekerjaan rework.

3. Merakit atau Memperbaiki FPC

Flexible Printed Circuit atau FPC memiliki karakteristik yang berbeda dari PCB kaku biasa.

Bagian fleksibel umumnya lebih sensitif terhadap panas dan tekanan mekanis. Oleh karena itu, penggunaan temperatur yang lebih terkendali dapat membantu mengurangi risiko kerusakan.

Solder suhu rendah dapat menjadi salah satu pilihan ketika karakteristik material dan komponen memang mendukung penggunaannya.

Kapan Harus Menggunakan Solder Suhu Tinggi?

Sebaliknya, solder suhu tinggi lebih cocok untuk beberapa pekerjaan tertentu.

1. PCB Elektronik Umum

Untuk pemasangan komponen standar pada PCB umum, solder konvensional atau solder bebas timbal dapat menjadi pilihan utama.

Material seperti SAC305 banyak digunakan dalam produksi elektronik modern yang menerapkan proses bebas timbal.

2. Perangkat yang Bekerja pada Temperatur Tinggi

Jika perangkat akan digunakan pada lingkungan dengan temperatur tinggi, sambungan solder harus memiliki ketahanan yang sesuai.

Contohnya adalah beberapa perangkat otomotif dan mesin industri.

Menggunakan material solder dengan titik leleh lebih rendah pada aplikasi yang mengalami panas terus-menerus perlu dipertimbangkan secara hati-hati karena sifat mekanis sambungan dapat menjadi faktor penting.

3. Sambungan yang Membutuhkan Ketahanan Jangka Panjang

Untuk aplikasi yang membutuhkan sambungan kuat dan stabil dalam jangka panjang, solder dengan karakteristik yang sesuai terhadap beban mekanis dan temperatur dapat lebih tepat.

Terutama jika perangkat mengalami siklus panas dan dingin berulang, pemilihan jenis solder tidak boleh hanya berdasarkan kemudahan melelehkannya.

Apakah Solder Suhu Rendah Selalu Lebih Aman?

Belum tentu.

Ini merupakan salah satu kesalahpahaman yang cukup umum.

Karena solder suhu rendah membutuhkan panas lebih sedikit, orang mungkin menganggap material tersebut selalu menjadi pilihan terbaik untuk semua pekerjaan elektronik.

Padahal, pemilihan solder harus disesuaikan dengan kebutuhan perangkat.

Jika sambungan digunakan pada lingkungan panas atau mengalami tekanan mekanis cukup besar, solder suhu rendah tertentu mungkin bukan pilihan yang ideal.

Sebaliknya, menggunakan solder suhu tinggi pada komponen yang sangat sensitif juga dapat meningkatkan risiko kerusakan.

Jadi, lebih rendah tidak selalu lebih baik dan lebih tinggi juga tidak selalu lebih kuat untuk semua situasi.

Jangan Hanya Melihat Angka Temperatur

Ketika membeli solder, jangan hanya melihat angka temperatur pada kemasan.

Perhatikan juga jenis paduannya.

Solder berbasis bismut memiliki karakteristik yang berbeda dengan solder SAC305. Begitu pula solder SnPb memiliki sifat yang berbeda.

Selain itu, perhatikan jenis pekerjaan yang akan dilakukan, material PCB, ukuran komponen, serta kondisi penggunaan perangkat setelah diperbaiki.

Untuk perangkat yang memiliki standar produksi tertentu, sebaiknya gunakan material solder yang sesuai dengan spesifikasi atau rekomendasi produsennya.

Tips Memilih Solder yang Tepat

Agar tidak salah memilih, beberapa pertimbangan berikut dapat digunakan.

Pertama, kenali komponen yang akan disolder. Jika komponen sangat sensitif terhadap panas, pertimbangkan solder dengan titik leleh lebih rendah apabila memang kompatibel.

Kedua, perhatikan lingkungan kerja perangkat. Perangkat yang beroperasi pada temperatur tinggi membutuhkan material sambungan yang mampu bertahan pada kondisi tersebut.

Ketiga, sesuaikan dengan kebutuhan rework. Untuk pekerjaan perbaikan komponen kecil yang berdekatan, solder suhu rendah dapat membantu mengurangi risiko panas berlebih.

Keempat, jangan mengabaikan kualitas proses soldering. Temperatur yang tepat, durasi pemanasan, kebersihan permukaan, dan penggunaan flux yang sesuai sama pentingnya dengan pemilihan material solder.

Kelima, perhatikan aspek keselamatan. Selalu gunakan ventilasi yang baik dan perlengkapan pelindung yang sesuai ketika melakukan penyolderan.

Kesimpulan

Solder suhu rendah dan solder suhu tinggi memiliki fungsi masing-masing.

Solder suhu rendah, seperti campuran berbasis timah-bismut dengan titik leleh sekitar 138°C, menawarkan keuntungan berupa kebutuhan panas yang lebih rendah. Karakteristik tersebut membuatnya menarik untuk komponen sensitif panas, pekerjaan rework, LED tipis, serta beberapa aplikasi FPC atau kabel fleksibel.

Sementara itu, solder dengan titik leleh lebih tinggi, seperti SAC305 sekitar 217°C–220°C atau SnPb sekitar 183°C, lebih cocok untuk berbagai pekerjaan PCB umum dan aplikasi yang membutuhkan sambungan dengan ketahanan temperatur serta kekuatan yang lebih baik.

Namun, pemilihan solder tidak seharusnya hanya berdasarkan angka suhu leleh. Jenis paduan, karakteristik komponen, desain PCB, kondisi lingkungan, hingga kebutuhan mekanis sambungan harus ikut diperhitungkan.

Singkatnya, pilih solder berdasarkan kebutuhan, bukan sekadar mencari yang paling mudah meleleh atau yang memiliki titik leleh paling tinggi. Dengan material dan teknik yang tepat, proses penyolderan bisa lebih aman, sambungan lebih andal, dan risiko kerusakan komponen dapat diminimalkan.
