Tutorial Servis HP Nokia Jadul Mati Total dan Nyala Sebentar Lalu Mati

Assalamualaikum warahmatullahi wabarakatuh.

Pada artikel kali ini saya ingin berbagi pengalaman memperbaiki sebuah HP Nokia jadul yang kondisinya cukup memprihatinkan. HP ini termasuk kategori “rongsokan” atau barang bekas yang sudah lama terbengkalai. Meskipun terlihat tidak meyakinkan, sering kali perangkat-perangkat lawas seperti Nokia justru masih memiliki peluang hidup yang cukup besar dibandingkan smartphone modern.

Kasus yang akan kita bahas kali ini adalah HP Nokia yang sempat menunjukkan tanda-tanda hidup, namun hanya menyala beberapa detik kemudian mati kembali. Dari kasus sederhana ini kita bisa belajar bagaimana cara melakukan diagnosa kerusakan, membaca konsumsi arus menggunakan power supply, membersihkan korosi, melakukan rehot CPU, hingga penggantian CPU dari mesin donor.

Mengenali Kondisi Awal Mesin

Langkah pertama dalam servis HP apa pun adalah melakukan pemeriksaan visual.

Saat pertama kali menerima HP, jangan langsung membongkar atau mengganti komponen. Perhatikan kondisi fisik mesin terlebih dahulu.

Pada kasus ini ditemukan beberapa tanda berikut:

Banyak endapan putih pada PCB
Terdapat korosi di beberapa area
Mesin terlihat kotor karena lama tidak digunakan
Beberapa komponen tampak mulai berkarat

Endapan putih biasanya muncul akibat kelembapan udara atau bekas terkena cairan. Jika dibiarkan dalam waktu lama, korosi dapat merusak jalur PCB maupun kaki komponen.

Mesin yang terkena korosi berat biasanya memiliki risiko kerusakan lebih tinggi dibanding mesin yang hanya kotor.

Mengecek Mesin Menggunakan Power Supply

Setelah pemeriksaan visual selesai, langkah berikutnya adalah mengukur konsumsi arus menggunakan power supply.

Bagi teknisi HP, power supply merupakan alat yang sangat penting karena dapat memberikan gambaran kondisi mesin secara cepat dan akurat.

Untuk Nokia jadul, saya biasanya langsung menggunakan power supply dengan tegangan sekitar 3,7 volt.

Langkahnya sebagai berikut:

Hubungkan kabel positif ke terminal positif baterai.
Hubungkan kabel negatif ke terminal ground.
Atur tegangan di sekitar 3,7 volt.
Tekan tombol power.

Perhatikan jarum amper meter.

Pada kasus ini jarum naik sesaat lalu turun kembali.

Perilaku seperti ini pada Nokia jadul umumnya masih dianggap normal.

Artinya:

Tidak terjadi short circuit
Jalur power masih bekerja
CPU masih merespons tombol power

Jika jarum langsung mentok tinggi dan tidak turun, kemungkinan besar terjadi konslet.

Jika jarum tidak bergerak sama sekali, kemungkinan jalur power putus atau tombol power bermasalah.

Karena konsumsi arus terlihat normal, maka fokus pemeriksaan dapat dilanjutkan ke bagian lain.

Membersihkan Korosi dan Kotoran

Korosi sering menjadi penyebab berbagai masalah pada HP lama.

Sebelum melakukan analisa lebih jauh, mesin sebaiknya dibersihkan terlebih dahulu.

Ada beberapa cairan yang bisa digunakan:

Minyak kayu putih
Tiner
Alkohol IPA
Air sabun

Yang paling penting adalah proses pengeringan setelah pencucian.

Jika mesin masih menyimpan kelembapan, justru bisa menimbulkan korosi baru.

Saya biasanya membersihkan area:

CPU
IC power
Konektor LCD
Area charging
Jalur keypad

Gunakan sikat halus agar kotoran terangkat tanpa merusak komponen.

Setelah dibersihkan, keringkan menggunakan blower atau hair dryer.

Melakukan Pengujian Menggunakan Baterai

Setelah mesin bersih, langkah berikutnya adalah mencoba menghidupkan HP menggunakan baterai.

Dalam kasus ini digunakan baterai pengganti yang masih layak pakai.

Saat tombol power ditekan, muncul gejala menarik.

LCD sempat menyala beberapa detik.

Logo Nokia muncul.

Kemudian HP mati kembali.

Gejala ini menunjukkan bahwa mesin sebenarnya masih bekerja.

Namun ada komponen tertentu yang gagal mempertahankan proses booting.

Biasanya penyebabnya bisa berupa:

CPU bermasalah
Jalur data CPU terganggu
IC pendukung rusak
Korosi pada area penting

Karena konsumsi arus normal dan mesin sempat hidup, maka fokus utama mengarah ke CPU.

Memahami Kerusakan CPU pada Nokia Jadul

Pada Nokia generasi lama, kasus nyala sebentar lalu mati sering berhubungan dengan CPU.

Penyebabnya bisa bermacam-macam:

Solderan BGA retak
Kaki CPU tidak menempel sempurna
Korosi di bawah CPU
Jalur data CPU terputus

Karena CPU menggunakan teknologi BGA (Ball Grid Array), kaki-kakinya berada di bawah IC sehingga tidak terlihat dari luar.

Seiring usia perangkat, sambungan timah bisa mengalami retak mikro akibat panas dan dingin yang terjadi berulang kali selama bertahun-tahun.

Akibatnya komunikasi antar jalur menjadi tidak stabil.

Melakukan Rehot CPU

Langkah pertama yang bisa dicoba adalah rehot.

Rehot bertujuan memanaskan kembali timah di bawah CPU agar sambungan yang retak bisa menyatu kembali.

Peralatan yang digunakan:

Blower hot air
Flux
Pinset

Pengaturan yang biasa saya gunakan:

Angin 3
Suhu sekitar 375 derajat Celsius

Proses pemanasan dilakukan selama kurang lebih satu menit.

Flux ditambahkan secukupnya agar panas lebih merata.

Setelah selesai, biarkan mesin dingin secara alami.

Jangan langsung menyentuh atau memindahkan IC saat masih panas karena dapat menyebabkan pergeseran posisi.

Hasil Setelah Rehot

Setelah CPU direhot, mesin kembali diuji.

Hasilnya ternyata masih sama.

HP menyala sebentar.

Logo muncul.

Kemudian mati kembali.

Artinya rehot belum berhasil mengatasi masalah.

Jika rehot gagal, kemungkinan besar kerusakan memang berasal dari CPU itu sendiri atau jalur di bawah CPU yang sudah terlalu parah.

Pada tahap ini ada dua pilihan:

Reball CPU
Ganti CPU

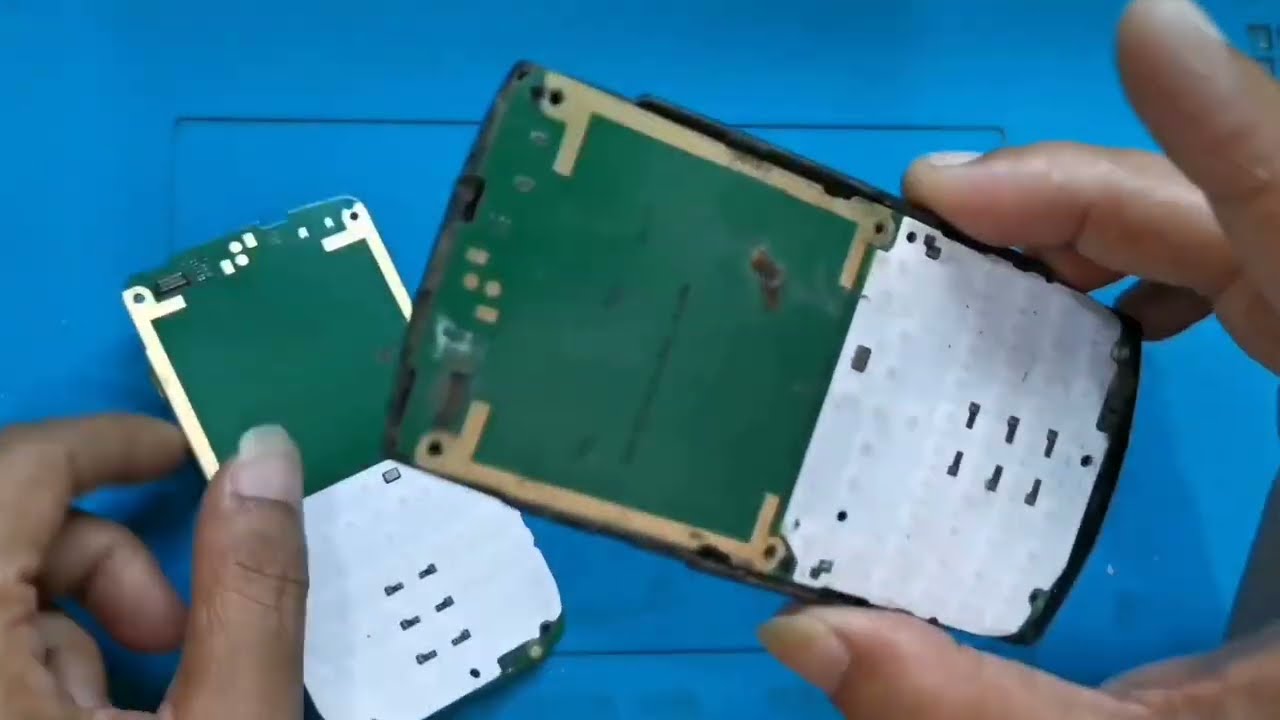

Karena tersedia mesin donor, maka opsi penggantian CPU menjadi pilihan yang lebih praktis.

Mengambil CPU dari Mesin Donor

Mesin donor adalah sumber komponen terbaik untuk HP jadul.

Komponen copotan original sering kali lebih bagus dibanding komponen baru yang dijual di pasaran.

Untuk melepas CPU donor:

Tambahkan flux.
Naikkan suhu blower.
Panaskan perlahan.
Angkat CPU menggunakan pinset.

Pada Nokia jadul biasanya timah bawaan pabrik cukup keras sehingga proses pelepasan membutuhkan kesabaran.

Jangan memaksa mengangkat CPU jika timah belum benar-benar meleleh.

Karena dapat merusak pad PCB.

Membersihkan Bekas Kaki CPU

Setelah CPU berhasil diangkat, langkah berikutnya adalah membersihkan kaki CPU dan pad PCB.

Gunakan:

Solder
Timah baru
Flux

Tujuannya agar seluruh permukaan rata.

Permukaan yang rata akan mempermudah proses pemasangan kembali.

Jika ada timah yang menumpuk atau tidak rata, risiko gagal pasang menjadi lebih besar.

Reball atau Cetak Ulang CPU

CPU yang sudah dilepas perlu dicetak ulang menggunakan stencil BGA.

Proses ini disebut reballing.

Tujuannya adalah membuat bola-bola timah baru di bawah CPU.

Langkah sederhananya:

Bersihkan kaki CPU.
Pasang stencil.
Oleskan pasta timah.
Panaskan hingga terbentuk bola timah.

Setelah selesai, CPU siap dipasang kembali.

Memasang CPU ke Mesin

Pemasangan CPU harus dilakukan dengan hati-hati.

Kesalahan posisi sedikit saja dapat menyebabkan mesin tidak hidup.

Sebelum mengangkat CPU, saya sangat menyarankan memotret posisi IC terlebih dahulu.

Ini membantu menghindari pemasangan terbalik.

Langkah pemasangan:

Tempatkan CPU sesuai tanda titik referensi.
Panaskan perlahan.
Tambahkan flux.
Panaskan kembali hingga kaki menyatu.
Goyangkan sedikit untuk memastikan CPU sudah duduk sempurna.

Ketika timah meleleh sempurna, biasanya CPU akan bergerak sedikit dan otomatis mencari posisi yang tepat.

Pengujian Setelah Penggantian CPU

Setelah pemasangan selesai dan mesin dingin, saatnya melakukan pengujian.

Baterai dipasang kembali.

Tombol power ditekan.

Beberapa detik kemudian muncul logo Nokia.

Kali ini HP tidak mati.

Proses booting berlanjut hingga masuk ke menu utama.

Ini menunjukkan bahwa sumber kerusakan memang berasal dari CPU lama yang sudah bermasalah.

Penggantian CPU berhasil mengembalikan fungsi perangkat.

Mengapa CPU Copotan Lebih Disukai?

Banyak teknisi lebih memilih CPU copotan dibanding CPU baru.

Alasannya sederhana.

CPU copotan berasal dari perangkat original pabrik.

Kualitas material dan kompatibilitasnya lebih terjamin.

Sedangkan CPU baru yang beredar di pasaran terkadang merupakan barang rekondisi atau kualitasnya tidak konsisten.

Karena itu tingkat keberhasilan penggunaan CPU donor biasanya lebih tinggi.

Pelajaran Penting dari Kasus Ini

Dari perbaikan Nokia jadul ini kita bisa mengambil beberapa pelajaran penting.

Pertama, jangan langsung menyimpulkan mesin rusak parah hanya dari tampilan luarnya.

Kedua, selalu lakukan pengukuran konsumsi arus menggunakan power supply sebelum mengganti komponen.

Ketiga, bersihkan korosi terlebih dahulu sebelum melakukan tindakan lain.

Keempat, rehot bisa menjadi langkah awal yang murah dan cepat sebelum memutuskan reball atau penggantian IC.

Kelima, manfaatkan mesin donor karena sering kali lebih efektif dibanding membeli komponen baru.

Penutup

Memperbaiki HP Nokia jadul memang memiliki tantangan tersendiri, tetapi juga sangat menyenangkan. Selain harga unit yang murah, tingkat keberhasilan perbaikannya sering kali cukup tinggi. Bahkan perangkat yang terlihat seperti rongsokan dan sudah bertahun-tahun terbengkalai masih bisa kembali hidup dengan diagnosa yang tepat.

Kasus kali ini menunjukkan bahwa gejala nyala sebentar lalu mati tidak selalu berarti mesin sudah mati total. Dengan pengecekan konsumsi arus, pembersihan korosi, rehot CPU, hingga penggantian CPU donor, sebuah Nokia lawas akhirnya bisa kembali menyala normal.

Semoga pengalaman servis ini bisa menjadi tambahan ilmu bagi teman-teman yang sedang belajar dunia reparasi HP, khususnya perangkat Nokia jadul yang masih banyak beredar di pasaran sebagai bahan latihan teknisi pemula.
