Capacitor Plague: Fenomena Elco Kembung yang Pernah Bikin Ribuan Perangkat Elektronik Rusak

Capacitor plague merupakan salah satu fenomena kegagalan komponen elektronik yang cukup terkenal dalam sejarah industri perangkat keras. Fenomena ini menyebabkan banyak kapasitor elektrolitik aluminium atau elco mengalami kerusakan lebih cepat dari usia normalnya, terutama pada perangkat yang diproduksi sekitar akhir 1990-an hingga pertengahan 2000-an.

Kerusakan tersebut tidak hanya ditandai dengan elco yang menggembung atau bocor. Dalam kondisi tertentu, kegagalan kapasitor dapat menyebabkan perangkat elektronik mengalami restart sendiri, sulit menyala, tidak stabil, hingga mati total. Komputer, motherboard, monitor, power supply, televisi, perangkat jaringan, dan berbagai peralatan elektronik lainnya pernah terdampak fenomena ini.

Capacitor plague menjadi perhatian besar karena kerusakan terjadi secara massal dan sering kali menyerang perangkat yang sebenarnya belum terlalu tua. Lantas, apa sebenarnya capacitor plague, mengapa bisa terjadi, dan bagaimana cara mengenali elco yang sudah mengalami kerusakan?

Apa Itu Capacitor Plague?

Capacitor plague adalah istilah yang digunakan untuk menggambarkan kegagalan massal pada kapasitor elektrolitik aluminium akibat penggunaan formula elektrolit yang tidak stabil.

Fenomena ini terutama terlihat pada periode sekitar 1999 hingga 2007, meskipun waktu munculnya masalah dapat berbeda-beda tergantung produsen, jenis perangkat, dan kondisi penggunaan. Salah satu penyebab yang banyak dibahas adalah penggunaan formula elektrolit berbasis air yang tidak memiliki komposisi penstabil yang memadai.

Dalam kapasitor elektrolitik, cairan elektrolit memiliki peran penting dalam proses kerja komponen. Jika formulanya tidak stabil, reaksi kimia yang berlangsung di dalam kapasitor dapat menghasilkan gas dalam jumlah berlebihan.

Gas tersebut meningkatkan tekanan internal. Ketika tekanan terus bertambah, casing kapasitor dapat mengalami deformasi hingga akhirnya membuka bagian pengamannya, mengalami kebocoran, atau bahkan pecah.

Masalahnya, kapasitor yang mengalami proses tersebut biasanya tidak langsung mati. Nilai kapasitansi dan Equivalent Series Resistance (ESR) dapat berubah secara bertahap sehingga perangkat mulai menunjukkan gejala aneh sebelum akhirnya mengalami kegagalan total.

Mengapa Capacitor Plague Bisa Terjadi?

Salah satu penjelasan yang paling banyak dikaitkan dengan capacitor plague adalah adanya formula elektrolit berbasis air yang dicuri atau disalin tanpa seluruh bahan penstabil yang diperlukan.

Formula tersebut pada dasarnya memiliki kemampuan menghasilkan gas hidrogen selama proses kerja kapasitor. Pada desain yang benar, komposisi elektrolit harus dikendalikan agar reaksi kimia tetap stabil.

Namun, apabila formula yang digunakan tidak lengkap, kapasitor dapat menghasilkan gas secara berlebihan. Tekanan internal kemudian meningkat dari waktu ke waktu.

Kondisi tersebut semakin buruk ketika kapasitor bekerja pada suhu tinggi. Temperatur merupakan salah satu faktor penting yang memengaruhi umur kapasitor elektrolitik. Semakin panas lingkungan kerja, semakin cepat proses degradasi komponen dapat berlangsung.

Itulah sebabnya motherboard komputer dan power supply menjadi salah satu perangkat yang rentan mengalami masalah. Komponen-komponen tersebut sering bekerja selama berjam-jam dan berada di dalam casing dengan suhu relatif tinggi.

Tanda-Tanda Fisik Elco Mengalami Kerusakan

Salah satu hal menarik dari capacitor plague adalah kerusakannya sering dapat dikenali secara visual. Meski tidak semua kapasitor rusak akan menunjukkan perubahan fisik yang jelas, beberapa tanda berikut patut diperhatikan.

1. Bagian Atas Elco Menonjol

Kapasitor elektrolitik aluminium umumnya memiliki bagian atas berbentuk datar. Bagian tersebut biasanya memiliki pola garis atau tanda silang yang berfungsi sebagai pressure vent atau mekanisme pengaman.

Jika bagian atasnya mulai berubah menjadi cembung atau menonjol, hal tersebut merupakan salah satu indikasi kuat bahwa tekanan internal kapasitor telah meningkat.

Elco yang sudah menggembung sebaiknya tidak dianggap sebagai kondisi normal. Komponen tersebut perlu diperiksa dan, jika memang sudah mengalami degradasi, diganti dengan kapasitor pengganti yang spesifikasinya sesuai.

2. Pressure Vent Terbuka

Bagian atas kapasitor biasanya memiliki alur berbentuk silang, huruf K, atau pola tertentu. Alur tersebut dirancang sebagai titik lemah yang akan terbuka apabila tekanan internal terlalu tinggi.

Jika garis tersebut terlihat retak, terbelah, atau terbuka, kapasitor kemungkinan telah mengalami kegagalan.

Mekanisme ini sebenarnya merupakan fitur keselamatan. Dengan membuka bagian tertentu, tekanan dapat dilepaskan sehingga kapasitor tidak mengalami ledakan yang lebih besar.

3. Elektrolit Bocor

Tanda lainnya adalah munculnya cairan atau residu di sekitar kapasitor.

Material yang keluar dapat terlihat seperti cairan basah atau kerak dengan warna yang bervariasi, misalnya kecokelatan atau putih. Residu juga dapat ditemukan di bagian bawah kapasitor maupun pada permukaan PCB.

Namun, perlu diperhatikan bahwa tidak semua cairan atau noda pada PCB otomatis berasal dari kapasitor. Bisa saja terdapat sumber lain seperti sisa flux, perekat, atau kontaminasi. Karena itu, pemeriksaan sebaiknya dilakukan secara menyeluruh.

4. Bagian Bawah Kapasitor Terangkat

Kapasitor elektrolitik memiliki penutup karet pada bagian bawah. Tekanan internal yang tinggi dapat mendorong bagian bawah tersebut keluar.

Akibatnya, kapasitor terlihat sedikit terangkat atau bahkan berdiri tidak lagi tegak di atas PCB.

Kondisi ini juga menjadi salah satu tanda bahwa komponen perlu diperiksa lebih lanjut.

Dampak Capacitor Plague terhadap Perangkat Elektronik

Mengapa kerusakan sebuah komponen kecil bisa menyebabkan seluruh perangkat elektronik bermasalah?

Jawabannya terletak pada fungsi kapasitor dalam sistem kelistrikan.

Elco sering digunakan untuk menyaring riak tegangan, menstabilkan suplai DC, menyimpan energi sementara, dan membantu menjaga kualitas tegangan pada rangkaian.

Ketika kapasitor mengalami penurunan kapasitansi atau ESR meningkat secara signifikan, tegangan yang diterima komponen lain dapat menjadi tidak stabil.

Akibatnya, berbagai gejala dapat muncul.

Perangkat Mati Total

Dalam kondisi tertentu, kegagalan kapasitor pada bagian power supply dapat membuat tegangan keluaran tidak lagi memenuhi kebutuhan rangkaian.

Perangkat akhirnya tidak dapat melakukan proses startup dan terlihat seperti mati total.

Sering Restart

Komputer atau perangkat elektronik yang mengalami masalah pada kapasitor dapat mengalami restart secara tiba-tiba.

Pada motherboard, misalnya, tegangan yang tidak stabil dapat menyebabkan sistem gagal mempertahankan kondisi operasi sehingga komputer melakukan reboot.

Sulit Booting

Gejala lain adalah perangkat bisa menyala, tetapi gagal masuk ke sistem operasi atau berulang kali melakukan proses boot.

Komputer dapat berhenti pada logo, restart berkali-kali, atau mengalami bootloop.

Muncul Dengung pada Perangkat Audio

Pada perangkat audio, kapasitor yang sudah mengalami penurunan performa dapat menyebabkan gangguan pada suplai daya.

Akibatnya, pengguna mungkin mendengar suara hum, dengungan, atau noise yang sebelumnya tidak ada.

Gangguan pada Tampilan

Pada perangkat dengan layar, masalah pada bagian power supply dapat menyebabkan gambar berkedip, muncul garis-garis tertentu, atau tampilan menjadi tidak stabil.

Tidak semua gangguan layar disebabkan oleh kapasitor, tetapi kondisi tersebut dapat menjadi salah satu kemungkinan yang perlu diperiksa.

Tidak Semua Elco Kembung Disebabkan Capacitor Plague

Hal penting yang perlu dipahami adalah elco kembung tidak selalu berarti perangkat tersebut terkena capacitor plague.

Kapasitor dapat mengalami kerusakan karena berbagai faktor lain, termasuk usia pemakaian, suhu tinggi, tegangan berlebih, ripple current yang terlalu tinggi, kualitas komponen yang buruk, atau kondisi rangkaian yang tidak sesuai.

Dengan kata lain, istilah capacitor plague lebih tepat digunakan untuk merujuk pada fenomena kegagalan massal akibat masalah tertentu pada formula elektrolit, bukan sebagai istilah umum untuk semua kapasitor yang menggembung.

Karena itu, diagnosis sebaiknya tidak hanya berdasarkan tampilan fisik.

Apakah Elco yang Terlihat Normal Bisa Tetap Rusak?

Jawabannya bisa.

Ini merupakan salah satu hal yang sering membuat proses diagnosis menjadi rumit.

Kapasitor yang sudah mengalami degradasi belum tentu langsung menggembung atau bocor. Secara visual, komponen tersebut mungkin terlihat benar-benar normal.

Untuk mengetahui kondisinya dengan lebih akurat, teknisi dapat melakukan pengukuran menggunakan ESR meter, capacitance meter, atau LCR meter.

ESR yang terlalu tinggi dapat menjadi indikator bahwa kapasitor sudah mengalami penurunan performa, meskipun casing-nya masih terlihat sempurna.

Inilah alasan mengapa pemeriksaan perangkat elektronik yang bermasalah tidak sebaiknya hanya mengandalkan pengamatan visual.

Perangkat Apa Saja yang Bisa Terdampak?

Capacitor plague pernah dikaitkan dengan berbagai perangkat elektronik, khususnya perangkat yang menggunakan banyak kapasitor elektrolitik pada rangkaian power supply.

Beberapa contohnya antara lain:

Motherboard komputer
Power supply PC
Monitor CRT dan LCD
Router dan perangkat jaringan
Televisi
Amplifier audio
Printer
Peralatan industri
Perangkat komunikasi
Berbagai perangkat elektronik rumah tangga

Tingkat kerentanannya tentu berbeda-beda. Faktor seperti kualitas komponen, suhu operasi, desain rangkaian, dan lama penggunaan ikut menentukan umur kapasitor.

Bagaimana Cara Memperbaiki Perangkat yang Mengalami Masalah?

Jika kerusakan memang disebabkan oleh kapasitor, solusi yang umum dilakukan adalah mengganti kapasitor yang bermasalah dengan komponen baru yang memiliki spesifikasi sesuai.

Penggantian tidak boleh dilakukan secara sembarangan. Beberapa parameter penting yang perlu diperhatikan antara lain kapasitansi, tegangan kerja, temperatur maksimum, ukuran fisik, polaritas, dan ESR.

Untuk rangkaian power supply dengan ripple tinggi, kapasitor pengganti sebaiknya memiliki kemampuan ripple current dan karakteristik ESR yang sesuai dengan kebutuhan rangkaian.

Kapasitor dengan nilai kapasitansi sama tetapi spesifikasi lainnya berbeda belum tentu menjadi pengganti yang ideal.

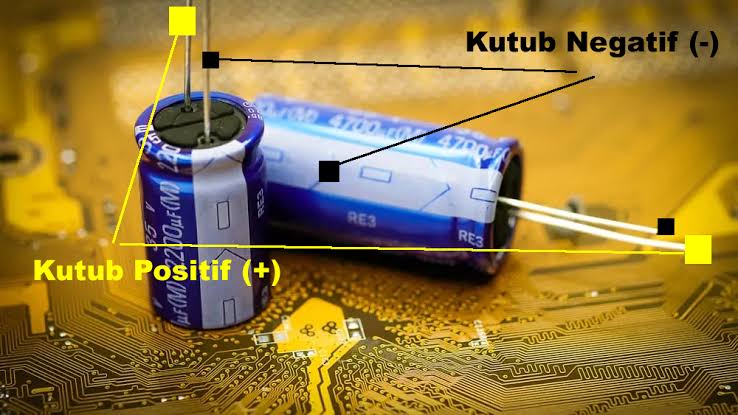

Selain itu, polaritas kapasitor elektrolitik wajib diperhatikan. Pemasangan terbalik dapat menyebabkan komponen mengalami kerusakan dan dalam kondisi tertentu berpotensi pecah.

Bagi pengguna yang tidak terbiasa memperbaiki rangkaian elektronik, proses penggantian sebaiknya diserahkan kepada teknisi. Perangkat seperti power supply dapat menyimpan tegangan berbahaya meskipun sudah dicabut dari sumber listrik.

Cara Mencegah Kerusakan Kapasitor

Tidak semua kerusakan kapasitor dapat dicegah, tetapi beberapa langkah dapat membantu memperpanjang usia komponen.

Pertama, pastikan perangkat memiliki sirkulasi udara yang baik. Hindari menutup ventilasi atau menempatkan perangkat di lokasi yang terlalu panas.

Kedua, gunakan sumber listrik yang stabil dan perlindungan tambahan seperti surge protector jika diperlukan.

Ketiga, jangan mengabaikan gejala seperti perangkat sering restart, sulit menyala, suara dengung, atau kinerja yang semakin tidak stabil.

Semakin cepat masalah ditemukan, semakin kecil kemungkinan kerusakan merambat ke komponen lainnya.

Capacitor Plague Menjadi Pelajaran Penting dalam Dunia Elektronika

Fenomena capacitor plague menunjukkan bahwa komponen berukuran kecil dapat memiliki pengaruh besar terhadap keandalan sebuah perangkat elektronik. Masalah pada formula elektrolit dapat menyebabkan kapasitor mengalami degradasi sebelum waktunya dan akhirnya membuat perangkat yang masih terlihat layak pakai menjadi bermasalah.

Tanda seperti elco menggembung, pressure vent terbuka, kebocoran elektrolit, atau bagian bawah terangkat dapat menjadi petunjuk awal. Namun, kapasitor yang terlihat normal juga belum tentu sehat sehingga pemeriksaan menggunakan alat ukur tetap diperlukan untuk mendapatkan diagnosis yang lebih akurat.

Pada akhirnya, capacitor plague juga menjadi pengingat bahwa usia perangkat elektronik tidak hanya ditentukan oleh desain utamanya, tetapi juga oleh kualitas setiap komponen yang digunakan. Perawatan, sirkulasi udara yang baik, sumber listrik yang stabil, serta penggantian komponen dengan spesifikasi yang tepat dapat membantu memperpanjang masa pakai perangkat elektronik.
