Mengenal Flyback Transformer pada TV Tabung, Cara Kerja, Bagian, dan Kerusakannya

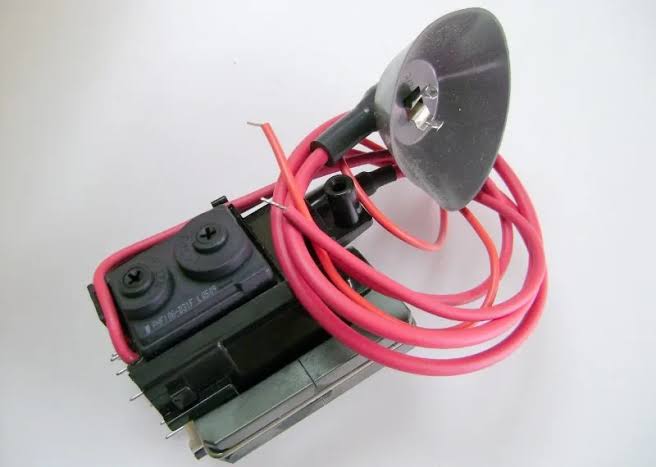

Bagi generasi yang tumbuh pada era televisi tabung atau Cathode Ray Tube (CRT), istilah flyback transformer atau FBT mungkin sudah tidak asing. Komponen ini biasanya berbentuk seperti trafo kecil berwarna hitam yang berada di bagian belakang televisi, lengkap dengan kabel tebal menuju bagian atas tabung gambar.

Meskipun ukurannya tidak terlalu besar, flyback transformer memiliki fungsi yang sangat penting. Komponen ini bertugas menghasilkan tegangan listrik sangat tinggi yang dibutuhkan agar televisi tabung dapat menampilkan gambar.

Tegangan yang dihasilkan flyback dapat mencapai sekitar 20.000 hingga 30.000 volt, tergantung desain televisi dan ukuran tabung CRT. Tegangan tersebut kemudian disalurkan melalui kabel tegangan tinggi menuju kop anoda yang terpasang pada bagian samping tabung.

Karena bekerja dengan tegangan yang sangat tinggi, flyback transformer memiliki konstruksi khusus serta sejumlah rangkaian pendukung untuk menjaga sistem televisi tetap bekerja secara stabil.

Lantas, apa sebenarnya flyback transformer, bagaimana cara kerjanya, apa saja bagian-bagiannya, dan mengapa komponen ini berbahaya ketika ditangani sembarangan?

Apa Itu Flyback Transformer?

Flyback Transformer atau FBT adalah transformator khusus yang digunakan terutama pada televisi CRT dan sejumlah perangkat elektronik berbasis tabung gambar.

Fungsi utamanya adalah menghasilkan tegangan tinggi untuk sistem anoda CRT. Tegangan tersebut diperlukan untuk mempercepat elektron yang ditembakkan menuju layar fosfor sehingga menghasilkan cahaya dan akhirnya membentuk gambar.

Berbeda dari transformator biasa yang bekerja dengan arus bolak-balik secara konvensional, flyback bekerja berdasarkan pulsa frekuensi tinggi dari rangkaian horizontal.

Pada televisi tabung, transistor horizontal atau horizontal output transistor mengendalikan arus yang masuk ke kumparan primer flyback. Ketika arus tersebut berubah secara cepat, energi magnetik yang tersimpan di dalam inti menghasilkan pulsa tegangan tinggi.

Proses inilah yang menjadi asal nama “flyback”. Ketika arus pada rangkaian horizontal dihentikan, energi magnetik menghasilkan lonjakan tegangan yang kemudian dimanfaatkan untuk menghasilkan tegangan tinggi.

Bagaimana Cara Kerja Flyback Transformer?

Cara kerja flyback sebenarnya cukup kompleks, tetapi dapat dipahami melalui beberapa tahapan utama.

1. Penyimpanan Energi

Proses dimulai ketika kumparan primer flyback mendapatkan pulsa listrik dari rangkaian horizontal televisi.

Arus yang mengalir melalui kumparan primer menghasilkan medan magnet di sekitar inti ferit. Energi listrik tersebut kemudian tersimpan sementara dalam bentuk energi magnetik.

Besarnya energi yang tersimpan dipengaruhi oleh karakteristik kumparan, inti, arus, serta rangkaian pengendali.

Pada tahap ini, flyback belum menghasilkan tegangan tinggi maksimum. Energi terlebih dahulu dikumpulkan di dalam medan magnet.

2. Pembentukan Medan Magnet

Ketika transistor horizontal mengatur aliran arus, medan magnet pada inti ferit berubah dengan sangat cepat.

Perubahan medan magnet inilah yang menjadi dasar proses induksi elektromagnetik.

Kumparan sekunder memiliki jumlah lilitan jauh lebih banyak dibandingkan bagian primer sehingga perubahan medan magnet dapat menghasilkan tegangan yang jauh lebih tinggi pada sisi sekundernya.

Prinsip dasarnya sama dengan transformator pada umumnya, yaitu perubahan medan magnet digunakan untuk menginduksi tegangan pada kumparan lain.

3. Proses Flyback

Ketika arus primer dihentikan secara cepat, energi magnetik yang sebelumnya tersimpan dilepaskan.

Perubahan tersebut menyebabkan munculnya pulsa tegangan tinggi pada kumparan sekunder.

Lonjakan ini merupakan bagian penting dari proses kerja flyback. Karena perubahan arus berlangsung sangat cepat, tegangan yang dihasilkan dapat mencapai puluhan ribu volt meskipun tegangan masukan sistem jauh lebih rendah.

4. Penyearahan Tegangan

Flyback modern pada televisi CRT umumnya memiliki dioda tegangan tinggi yang terintegrasi di dalam konstruksinya.

Dioda tersebut berfungsi menyearahkan pulsa tegangan tinggi sehingga dapat digunakan oleh rangkaian anoda CRT.

Dengan demikian, keluaran flyback tidak sekadar berupa pulsa AC biasa, tetapi dapat menghasilkan tegangan tinggi DC yang dibutuhkan tabung gambar.

Mengapa Tegangannya Bisa Mencapai Puluhan Ribu Volt?

Pertanyaan yang sering muncul adalah bagaimana komponen yang relatif kecil dapat menghasilkan tegangan hingga puluhan ribu volt.

Kuncinya terdapat pada kombinasi induksi elektromagnetik, jumlah lilitan kumparan, frekuensi kerja, serta rangkaian pulsa.

Kumparan sekunder flyback memiliki jumlah lilitan yang jauh lebih banyak daripada kumparan primernya. Selain itu, rangkaian horizontal menghasilkan perubahan arus yang cepat sehingga induksi tegangan dapat berlangsung pada frekuensi tinggi.

Televisi CRT membutuhkan tegangan tinggi karena elektron yang ditembakkan dari electron gun harus dipercepat menuju permukaan layar.

Jika tegangan percepatan terlalu rendah, elektron tidak memiliki energi yang cukup untuk menghasilkan tampilan gambar dengan karakteristik yang diinginkan.

Bagian-Bagian Utama Flyback Transformer

Flyback bukan hanya sebuah trafo sederhana. Komponen ini biasanya memiliki beberapa bagian yang bekerja bersama.

1. Kop Anoda

Kop anoda merupakan bagian berbentuk karet tebal yang menempel pada permukaan tabung CRT.

Bagian ini terhubung dengan kabel tegangan tinggi dari flyback dan berfungsi menyalurkan tegangan anoda menuju bagian dalam tabung.

Karena membawa tegangan yang sangat tinggi, kop anoda dibuat menggunakan bahan isolator khusus.

Posisinya juga dirancang agar hubungan dengan permukaan tabung tetap aman selama perangkat bekerja.

2. Kabel Fokus dan Screen

Beberapa flyback memiliki keluaran untuk pengaturan Focus dan Screen.

Focus digunakan untuk membantu mengatur ketajaman berkas elektron sehingga gambar pada layar dapat terlihat lebih fokus.

Sementara itu, Screen berkaitan dengan pengaturan tegangan yang memengaruhi tingkat kecerahan dasar layar.

Pada televisi CRT, kedua pengaturan tersebut biasanya berada pada bagian flyback dan dapat berupa kontrol yang diputar menggunakan obeng khusus oleh teknisi.

3. Pin atau Kaki Flyback

Pada bagian bawah flyback terdapat sejumlah pin yang terhubung dengan rangkaian televisi.

Setiap pin memiliki fungsi berbeda. Beberapa digunakan untuk jalur B+, koneksi ke rangkaian horizontal, serta keluaran tegangan lainnya.

Koneksi yang tepat sangat penting karena kesalahan pemasangan dapat menyebabkan kerusakan pada flyback maupun komponen lain.

4. Inti Ferit

Flyback menggunakan inti ferit yang dirancang untuk bekerja pada frekuensi tinggi.

Berbeda dari inti transformator listrik 50 atau 60 Hz yang umumnya menggunakan laminasi baja silikon, material ferit lebih sesuai untuk rangkaian dengan frekuensi tinggi.

Flyback juga menggunakan desain inti dengan celah udara atau air gap. Celah tersebut membantu mengendalikan karakteristik magnetik inti dan mencegah inti mengalami saturasi dalam kondisi kerja tertentu.

Kerusakan Flyback yang Sering Terjadi

Seiring bertambahnya usia televisi CRT, flyback dapat mengalami berbagai jenis kerusakan.

1. Kebocoran Tegangan Tinggi

Salah satu masalah yang cukup umum adalah kebocoran pada bagian isolasi.

Bodi flyback yang sudah retak, pecah, atau mengalami kerusakan akibat panas dapat menyebabkan tegangan tinggi keluar melalui jalur yang tidak seharusnya.

Gejalanya dapat berupa suara mendesis, bau khas ozon, atau munculnya percikan listrik berwarna kebiruan.

Dalam kondisi tertentu, kebocoran juga dapat menyebabkan televisi mati atau masuk ke mode proteksi.

2. Tegangan Tinggi Tidak Stabil

Kerusakan internal pada lilitan atau komponen yang terintegrasi di dalam flyback dapat menyebabkan tegangan output turun.

Akibatnya, layar CRT mungkin terlihat lebih redup atau ukuran gambar berubah.

Pada beberapa televisi, sistem proteksi dapat mendeteksi kondisi abnormal dan mematikan perangkat secara otomatis.

3. Kerusakan Lilitan

Flyback juga dapat mengalami kerusakan pada bagian lilitan akibat usia, panas berlebih, atau tekanan listrik.

Hubungan pendek antar-lilitan dapat mengubah karakteristik induktansi dan membuat rangkaian horizontal bekerja tidak normal.

Jika dibiarkan, kondisi tersebut bahkan dapat menyebabkan transistor horizontal mengalami kerusakan.

Mengapa Flyback Sangat Berbahaya?

Bagian paling penting yang perlu dipahami mengenai flyback adalah tegangan tinggi tidak boleh dianggap remeh.

Televisi CRT dapat memiliki tegangan anoda sekitar puluhan ribu volt. Selain itu, tabung CRT dan rangkaian tegangan tinggi dapat menyimpan muatan listrik setelah televisi dimatikan.

Artinya, mencabut kabel listrik bukan berarti seluruh bagian televisi langsung berada pada kondisi aman.

Muatan yang tersimpan pada sistem tegangan tinggi dapat menimbulkan sengatan berbahaya apabila seseorang menyentuh bagian yang salah.

Karena itu, pemeriksaan, pengukuran, pelepasan muatan, atau penggantian flyback sebaiknya dilakukan oleh teknisi yang memahami prosedur keselamatan peralatan CRT dan menggunakan alat yang sesuai.

Jangan mencoba menyentuh kop anoda, kabel tegangan tinggi, atau bagian rangkaian flyback hanya karena televisi sudah dicabut dari stopkontak.

Flyback pada Era Televisi Modern

Penggunaan flyback transformer kini semakin jarang ditemukan karena televisi CRT telah digantikan oleh teknologi layar datar seperti LCD, LED, OLED, dan berbagai turunannya.

Televisi modern tidak lagi membutuhkan sistem pembangkit tegangan tinggi dengan karakteristik seperti yang digunakan CRT.

Meski begitu, flyback tetap menjadi komponen penting dalam sejarah perkembangan teknologi televisi.

Bagi teknisi elektronik, memahami cara kerja flyback juga memberikan gambaran mengenai penerapan induksi elektromagnetik, rangkaian pulsa, transformasi tegangan, serta sistem tegangan tinggi dalam perangkat elektronik.

Komponen ini merupakan contoh menarik bagaimana sebuah rangkaian dengan tegangan input yang relatif rendah dapat menghasilkan tegangan sangat tinggi melalui kombinasi desain magnetik dan pengendalian pulsa.

Kesimpulan

Flyback Transformer (FBT) merupakan transformator khusus yang menjadi salah satu komponen terpenting pada televisi tabung atau CRT.

Komponen ini bekerja dengan memanfaatkan pulsa dari rangkaian horizontal untuk menyimpan energi dalam medan magnet, kemudian melepaskannya secara cepat sehingga menghasilkan tegangan tinggi pada kumparan sekunder.

Tegangan tersebut dapat mencapai sekitar 20.000 hingga 30.000 volt dan digunakan untuk sistem anoda CRT.

Flyback terdiri dari berbagai bagian penting, mulai dari kop anoda, kabel tegangan tinggi, keluaran Focus dan Screen, pin koneksi, hingga inti ferit dengan karakteristik khusus.

Kerusakan pada flyback dapat ditandai dengan suara mendesis, percikan listrik, gambar yang meredup atau menyempit, hingga televisi yang masuk mode proteksi.

Namun, dibandingkan sekadar memahami gejala kerusakannya, hal yang jauh lebih penting adalah memahami risiko keselamatannya. Sistem CRT dapat menyimpan tegangan tinggi bahkan setelah perangkat dimatikan dan dicabut dari listrik.

Karena itu, flyback bukan komponen yang aman untuk disentuh atau diuji secara sembarangan. Pemeriksaan dan perbaikan bagian tegangan tinggi sebaiknya dilakukan oleh teknisi berpengalaman dengan prosedur serta peralatan yang sesuai.

Walaupun kini hampir tidak lagi digunakan pada televisi modern, flyback tetap menjadi bagian menarik dari sejarah elektronika. Komponen ini menunjukkan bagaimana prinsip induksi elektromagnetik dapat dimanfaatkan untuk menghasilkan tegangan sangat tinggi dalam perangkat yang pada masanya menjadi bagian penting dari kehidupan sehari-hari.
