Tutorial Servis HP Itel A70 Mati Setelah Dibanting: Diagnosis hingga Reball Chipset
Kerusakan HP setelah mengalami benturan keras sering kali tidak sesederhana mengganti LCD atau baterai. Saya pernah menangani kasus pada Itel A70 yang awalnya diduga hanya mengalami kerusakan layar setelah dibanting. Pemilik HP bahkan sudah membeli LCD dan baterai pengganti secara online. Namun setelah dicoba, HP tetap tidak bisa menyala dan ketika dicas hanya menunjukkan lampu indikator LED.
Dari kasus seperti ini, saya belajar bahwa HP yang mengalami benturan keras harus diperiksa secara menyeluruh. Benturan dapat menyebabkan konektor bergeser, solder joint retak, komponen mengalami kerusakan mekanis, bahkan sambungan di bawah chipset mengalami masalah.
Pada artikel ini saya akan menjelaskan proses pemeriksaan Itel A70 tersebut mulai dari persiapan alat, pembongkaran, pemeriksaan arus, pengecekan chipset, proses rework hingga pengujian setelah perbaikan.
Gejala Awal Kerusakan
Saat pertama kali menerima HP, saya tidak langsung mengganti LCD. Saya mencoba mengamati gejala yang muncul terlebih dahulu.
Ketika charger dipasang, LED indikator terlihat menyala. Namun respons arus pengisian tidak konsisten. Kadang terlihat ada respons, tetapi pada percobaan lain tidak terlihat konsumsi arus yang berarti.
Gejala seperti ini cukup menarik karena menunjukkan bahwa HP belum tentu benar-benar mati total.
Apabila hanya LCD yang rusak, biasanya perangkat masih menunjukkan tanda kehidupan lain. Misalnya HP bergetar, mengeluarkan suara, terdeteksi komputer, atau konsumsi arus pengisian terlihat normal. Karena itu, saya tidak ingin langsung mengambil kesimpulan bahwa masalah hanya berasal dari layar.
Saya juga melihat kondisi fisik bagian belakang HP. Terdapat bekas benturan yang cukup jelas. Dari sini dugaan saya mulai mengarah pada kerusakan akibat benturan.
Alat yang Saya Siapkan
Sebelum membongkar HP, saya menyiapkan beberapa alat servis.
Alat utama yang saya gunakan antara lain:
- Obeng presisi sesuai jenis baut HP.
- Pinset antistatis.
- Spudger atau pry tool berbahan plastik.
- Opening pick untuk membuka casing.
- Solder station.
- Hot air/rework station dengan pengaturan suhu dan aliran udara.
- Mikroskop atau mikroskop digital untuk memeriksa PCB.
- Multimeter.
- DC power supply untuk membaca konsumsi arus dan membantu diagnosis.
- Flux elektronik.
- Timah solder atau solder paste yang sesuai untuk pekerjaan rework.
- Kapton tape atau pelindung tahan panas.
- Isopropyl alcohol untuk membersihkan PCB.
- Kuas antistatis.
- Bola atau kawat solder sesuai kebutuhan proses reballing.
- Stencil reballing yang sesuai dengan chipset.
- BGA cleaning tools.
Saya juga memastikan meja kerja bersih dan memiliki pencahayaan yang cukup. Untuk pekerjaan motherboard, pencahayaan dan pembesaran sangat penting karena retakan kecil pada solder joint bisa sulit terlihat dengan mata telanjang.
Baca juga : Protokol MQTT untuk Komunikasi Data Perangkat IoT Modern
Membongkar Itel A70
Setelah HP dipastikan tidak sedang tersambung charger, saya mulai membuka back cover secara perlahan.
Saya tidak menyarankan menggunakan benda logam sembarangan untuk mencongkel casing karena bisa merusak frame, kabel fleksibel, atau bahkan menyebabkan hubungan pendek jika alat menyentuh bagian PCB yang masih bertegangan.
Setelah cover terbuka, saya melepas baut-baut pada bagian pelindung motherboard. Saya menyimpan baut berdasarkan posisi masing-masing agar tidak tertukar ketika proses perakitan kembali.
Pada tahap ini saya juga berhati-hati terhadap fleksibel baterai. Langkah yang saya prioritaskan adalah memutus koneksi baterai sebelum melakukan pekerjaan pada motherboard.
Setelah baterai dilepas, saya kemudian memeriksa fleksibel LCD.
Pada beberapa perangkat Itel dan Infinix, konektor LCD berada pada motherboard dan fleksibel layar merupakan bagian dari modul LCD. Karena pemilik sudah membeli LCD baru, saya juga perlu memastikan apakah komponen pengganti tersebut memang sesuai.
Namun, karena HP tetap menunjukkan gejala tidak normal ketika dicas, saya tidak berhenti pada pemeriksaan LCD.
Pemeriksaan Motherboard

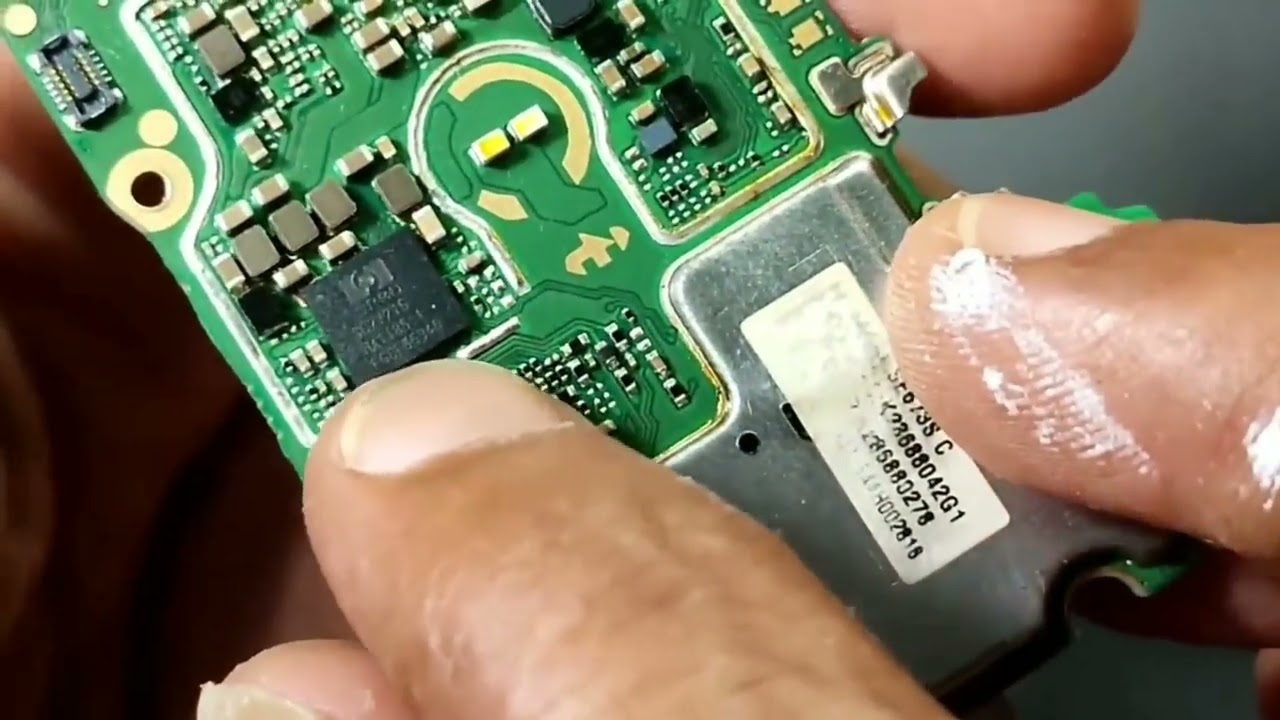

Selanjutnya saya memeriksa motherboard menggunakan mikroskop.
Saya melihat kondisi shield atau penutup logam pada area chipset. Karena HP sebelumnya mengalami benturan keras, beberapa bagian pelindung terlihat mengalami deformasi.
Benturan dapat memberikan tekanan pada PCB dan komponen BGA yang mempunyai banyak titik solder di bawah permukaannya.
Komponen BGA berbeda dengan komponen yang kaki-kakinya terlihat dari luar. Pada chipset BGA, bola solder berada di bagian bawah chip sehingga kerusakan sambungan tidak selalu bisa dilihat secara langsung.
Saya kemudian mengidentifikasi beberapa bagian penting seperti IC power, RAM, CPU, dan storage atau eMMC/UFS sesuai desain motherboard perangkat.
Memeriksa IC Power
Saya mulai dari bagian power management karena HP menunjukkan gejala tidak normal ketika mendapatkan daya dari charger.
Pada pemeriksaan visual, saya tidak menemukan tanda korosi. Ini penting karena kasus tersebut bukan akibat terkena air, melainkan akibat benturan.
Saya juga melakukan pemeriksaan dengan alat ukur untuk memastikan tidak ada hubungan pendek yang mencurigakan pada jalur daya.
Pada tahap ini saya tidak langsung menyimpulkan bahwa IC power rusak. Sebab, jika gejala muncul setelah benturan, kerusakan sambungan solder atau komponen lain masih sangat mungkin terjadi.
Memahami Gejala Lampu LED Menyala tetapi Arus Tidak Normal
Menurut pengalaman saya, gejala seperti ini harus dianalisis secara hati-hati.
HP yang LED-nya menyala belum tentu motherboard-nya berfungsi normal. LED hanya menunjukkan bahwa sebagian jalur mendapatkan suplai tegangan.
Saya kemudian menggunakan DC power supply untuk melihat pola konsumsi arus.
Inilah salah satu alat yang sangat membantu dalam servis HP. Dengan power supply, saya dapat mengamati apakah motherboard mengambil arus ketika tombol power ditekan atau ketika charger diberikan.
Jika konsumsi arus tidak menunjukkan pola yang seharusnya, saya tidak langsung mengganti komponen secara acak. Saya mencari bagian yang berpotensi menyebabkan proses boot berhenti.
Memeriksa Area CPU, RAM, dan Storage
Setelah pemeriksaan dasar, perhatian saya beralih ke area chipset.
Pada motherboard ini, posisi CPU, RAM, dan storage tidak semuanya berada dalam satu tumpukan. Karena itu, saya perlu memeriksa area masing-masing.
Saya menggunakan mikroskop untuk melihat apakah terdapat komponen yang bergeser, retak, atau memiliki solder joint yang mencurigakan.
Saya juga memeriksa apakah ada komponen kecil di sekitar chipset yang terlepas akibat benturan.
Pada kondisi tertentu, benturan keras dapat membuat sambungan BGA mengalami micro-crack. Kerusakan seperti ini cukup sulit ditemukan secara visual.
Rework atau Reball?
Ini bagian yang paling penting.
Pada tahap awal, saya melakukan pemanasan terkontrol pada area chipset untuk melihat apakah gejala berubah. Namun pemanasan atau reflow bukan berarti sama dengan reball.
Reflow hanya memanaskan kembali solder yang sudah ada dengan harapan sambungan yang retak dapat kembali tersambung.
Sementara itu, reball berarti chipset dilepas, permukaan dibersihkan, bola solder lama diganti, kemudian chipset dipasang kembali menggunakan bola solder baru.
Karena pemanasan awal tidak memberikan perubahan berarti, saya mulai mempertimbangkan bahwa masalahnya bukan sekadar solder joint yang membutuhkan reflow.
Proses Reball Chipset
Sebelum melakukan reball, saya melindungi komponen di sekitar area kerja menggunakan Kapton tape dan pelindung tahan panas.
Saya kemudian mengatur hot air station berdasarkan karakteristik motherboard, jenis solder, ukuran chipset, dan kondisi PCB. Saya tidak menggunakan satu angka suhu yang dianggap berlaku untuk semua motherboard karena profil pemanasan setiap perangkat bisa berbeda.
Tujuan saya adalah memberikan panas secara bertahap dan merata, bukan sekadar mengarahkan hot air dengan suhu tinggi ke chipset.
Setelah solder mencapai kondisi yang memungkinkan chipset dilepas, saya mengangkat chipset menggunakan pinset atau alat pengangkat yang sesuai.
Saya tidak memaksa chipset ketika masih tertahan karena tekanan berlebihan dapat merusak pad PCB.
Setelah chipset berhasil dilepas, saya membersihkan sisa solder pada PCB secara hati-hati. Permukaan pad harus bersih dan rata sebelum chipset dipasang kembali.
Bagian bawah chipset juga saya bersihkan menggunakan flux dan alat yang sesuai.
Setelah itu saya memasang stencil BGA yang sesuai dengan ukuran chipset.
Saya kemudian mengaplikasikan solder paste atau bola solder sesuai spesifikasi pekerjaan. Setelah bola solder terbentuk dengan rapi, chipset diperiksa menggunakan mikroskop.
Tidak boleh ada bola solder yang saling menyatu atau posisinya terlalu jauh dari pad.
Memasang Kembali Chipset
Setelah proses reball selesai, saya membersihkan area motherboard dan memosisikan chipset kembali sesuai orientasi aslinya.
Pada tahap ini alignment sangat penting. Sedikit saja bergeser, koneksi BGA dapat bermasalah.
Saya kembali menggunakan hot air dengan profil pemanasan yang terkontrol. Setelah solder mencair dan chipset melakukan self-alignment, saya membiarkannya mendingin secara terkendali.
Saya tidak langsung memberikan tekanan atau menggoyangkan chipset ketika masih panas.
Setelah motherboard cukup dingin, saya melakukan pemeriksaan visual menggunakan mikroskop.
Perakitan dan Pengujian
Setelah proses reball selesai, saya merakit kembali motherboard dan memasang baterai.
Kemudian saya mencoba memberikan daya.
Kali ini respons HP mulai berubah. Saya kemudian melakukan pengujian pengisian daya.
Setelah beberapa waktu, persentase baterai mulai bertambah. Dalam pengujian saya, baterai menunjukkan peningkatan sekitar 7 persen dalam waktu kurang lebih 10 menit.
Ini menjadi indikasi kuat bahwa proses charging dan sistem utama sudah kembali bekerja.
Saya kemudian mencoba menyalakan HP.
Setelah perangkat hidup, saya tidak langsung menyerahkannya kepada pemilik. Saya melakukan beberapa pengujian dasar.
Pertama, saya memeriksa touchscreen untuk memastikan seluruh area layar dapat merespons sentuhan.
Kemudian saya menguji Wi-Fi. Setelah itu Bluetooth juga saya periksa.
Kamera menjadi bagian berikutnya yang saya cek. Saya juga memastikan sistem dapat masuk ke menu utama tanpa restart atau mati secara tiba-tiba.
Kesimpulan dari Kasus Itel A70
Dari kasus ini, saya menyimpulkan bahwa kerusakan bukan sekadar LCD atau baterai.
Bekas benturan yang cukup keras ternyata memberikan efek pada bagian motherboard, khususnya sambungan chipset. Gejala LED menyala tetapi konsumsi arus tidak normal menjadi salah satu petunjuk bahwa HP masih mendapatkan sebagian suplai daya, tetapi proses kerja sistem belum berjalan sebagaimana mestinya.
Proses reflow awal tidak menyelesaikan masalah. Setelah dilakukan pemeriksaan lebih lanjut, saya melakukan reball pada chipset yang dicurigai mengalami masalah koneksi BGA.
Setelah reball selesai, HP kembali dapat menyala dan dilakukan pengujian fungsi dasar.
Namun, saya juga ingin menekankan bahwa tidak semua HP dengan gejala serupa pasti harus direball. Gejala LED menyala, arus tidak normal, atau HP mati setelah jatuh dapat disebabkan banyak hal, mulai dari konektor, jalur PCB, IC power, storage, CPU, RAM, hingga komponen kecil yang retak atau terlepas.
Karena itu, diagnosis tetap harus dilakukan secara bertahap.
Bagi saya, prinsip terpenting dalam servis HP adalah jangan langsung mengganti komponen hanya berdasarkan dugaan. Mulailah dari pemeriksaan fisik, cek konektor, ukur jalur daya, amati konsumsi arus, kemudian lanjutkan ke pemeriksaan motherboard menggunakan mikroskop.
Reball juga bukan langkah pertama. Proses tersebut memiliki risiko tinggi terhadap PCB dan chipset jika dilakukan tanpa alat serta teknik yang tepat.
Pada kasus Itel A70 ini, benturan keras menjadi petunjuk utama. Setelah pemeriksaan bertahap dan proses rework yang tepat, HP akhirnya kembali berfungsi.
Jadi, ketika mendapatkan HP yang sebelumnya dibanting kemudian hanya menunjukkan lampu indikator tetapi tidak melakukan booting, jangan langsung berasumsi bahwa LCD adalah sumber masalah. Periksa seluruh sistemnya. Bisa saja kerusakan justru berada di balik chipset, tepat pada sambungan BGA yang tidak terlihat dari luar.
